专利分析之专利地图
发布时间：2016.11.21 湖北省查看：3853 评论：2

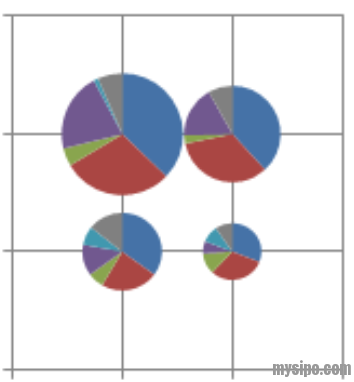

饼泡图
作图方法
| 设置内容 | 类型 | 项数 | 选项 |
| 水平(分类)轴 | ALL | 1-20 | 必需 |
| 图例项(系列) | ALL | 1-20 | 必需 |
| 饼图分类项目 | ALL | 1-20 | 必需 |
图表说明
制图时，需要设置三个数据参数，其中两个形成二维矩阵，第三个数据用来制作饼图构成矩阵的节点，泡的大小代表所在位置的专利件数。通常也被称为矩阵图。该图表可以直观表现三个参数在集合中的分布情况。

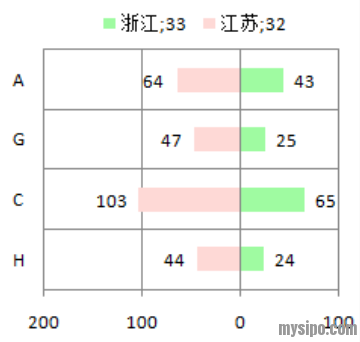

对比图
作图方法
| 设置内容 | 类型 | 项数 | 选项 |
| 水平(分类)轴 | ALL | 1-20 | 必需 |
| 图例项(系列),选择两个 | ALL | 2 | 必需 |
图表说明
对比两个数据项目的每一个分类属性，横轴为件数，纵轴为分类, 两个数据项目分别分布在坐标0线的的两侧。该图表常被用来对比两个公司或两个技术领域，可以直观显示他们之间的差异。

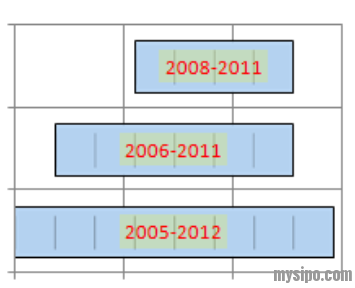

新规参入退出图
作图方法
| 设置内容 | 类型 | 项数 | 选项 |
| 水平(分类)轴 | 2 | - | 必需 |
| 图例项(系列) | ALL | 1-20 | 必需 |
图表说明
描述一组数据在某一个领域中，专利的切入及退出情况，是一种横棒演变图，横棒中出现的线条，其密度代表专利申请的活动频率，横棒左边起点日期是该数据项目的切入点，右边缘是退出点。制作时，需要设置两个数据参数：对象项目（如申请人、IPC）及申请日。

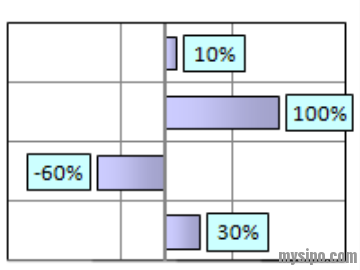

成长率地图
作图方法
| 设置内容 | 类型 | 项数 | 选项 |
| 成长项目(申请人、技术分类、...) | ALL | 1-20 | 必需 |
| 日期(申请日) | ALL | - | 必需 |
图表说明
设置基准期及作成期，计算每一个项目作成期的成长率（相对基准期），以成长率为横轴制作而成的横棒图。成长率的计算公式为：（作成期件数-基准期件数）/基准期件数。 当基准期件数为0时， 在图表中以无穷大数字（∞）表示。
