专利分析之技术领域型专利**组合图

技术领域型专利**组合图(BR型)

[img]mkMSITStore:C:\PROGRA~1\PATENT~1\PatentExcel_cn.chm::/charthelp/image/cn/PORTFOLIO04.png[/img]作图方法

设置内容	类型	项数	选项
技术研究团队	ALL	1-20	必需
日期(申请日)	ALL	-	必需

图表说明

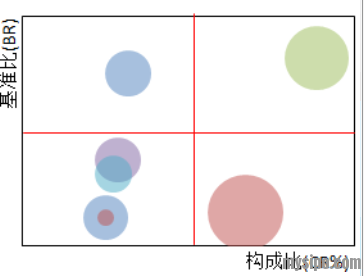

全称为成长率基准比技术领域型专利**组合图，为演变型技术领域型专利**组合图。反映一组申请人的相对专利位置（Relative Patent Activity)及技术吸引力（Technology Attractiveness)的组合关系。作图时，需要设定研究团队（如申请人）以及申请日，计算出每一个团队的成长率基准比（Benchmark Ratio）作为图表横轴参数；根据申请件数，计算出构成比（Constituent Ratio)作为图表横轴参数，投影到气泡图，气泡的大小代表专利累积件数。跟其他专利**组合图一样，图表区域被纵横两条线划分为四个区间，成为田字四象图。右上区的公司不但构成比高，而且该技术对公司极具吸引力，应该重点对待；左上区的公司虽然吸引力足够，但是构成比不高，反映出虽然该技术极具吸引力，但是公司投入不多，可能是作为战略生长点，也有可能是公司实力太小，从**角度看，可以作为很好的收购合并对象；右下区的公司虽然构成比高，但是吸引力不够，该公司应该是具有实力，但是现下有其他更好的技术领域在活动；左下区的公司可以不考虑，或者说目前不应该作为竞争对象去处理。跟RGR型或RDGR型相比， 由于BR值没有一个相对的概念，只反映该公司自身的情况， 因此不能简单地与与其他公司作比较，应该综合来考虑。另外，跟BR分类型图表不同的是，该图横轴采用构成比，而BR分类型则采用分类构成比。
