专利分析之技术领域型专利**组合图

技术领域型专利**组合图(RDGR型)



作图方法

图表说明

全称为相对成长率潜力技术领域型专利**组合图，为标准的技术层面专利**组合图（Patent Portfolio On The Level Of Technology Fields），反映一组申请人的相对专利位置（Relative Patent Activity)及技术吸引力（TechnologyAttractiveness)的组合关系。作图时，需要设定研究团队（如申请人）、技术领域（如IPC）以及申请日，计算出每一个团队在每一个技术领域的年均成长率（Growth Rate），参考作成期与基准期的比例关系，转换为成相对成长率潜力（RelativeDevelopment of Growth Rate）作为图表纵轴参数；同时根据申请件数，计算出相对专利位置（RelativePatent Position)作为图表横轴参数，投影到气泡图，气泡的大小代表专利申请数。跟公司型专利**组合图一样，图表区域被纵横两条线划分为四个区间，成为田字四象图，也可以用纵横各两线划分为九个区间，成为九宫图。右上区的公司不但位置值高，而且该技术对公司极具吸引力，应该重点对待；左上区的公司虽然吸引力足够，但是位置值不高，反映出虽然该技术极具吸引力，但是公司投入不多，可能是作为战略生长点，也有可能是公司实力太小，从**角度看，可以作为很好的收购合并对象；右下区的公司虽然位置值高，但是吸引力不够，该公司应该是具有实力，但是现下有其他更好的技术领域在活动；左下区的公司可以不考虑，或者说目前不应该作为竞争对象去处理。跟RGR型相比，RDGR型侧重反映近期的情况，而RGR型则重点反映全时段的综合表现。

作图方法

图表说明

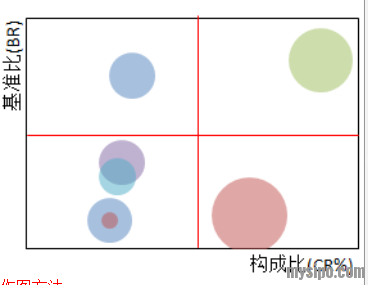

全称为成长率基准比技术领域型专利**组合图，为演变型技术领域型专利**组合图。反映一组申请人的相对专利位置（Relative Patent Activity)及技术吸引力（TechnologyAttractiveness)的组合关系。作图时，需要设定研究团队（如申请人）以及申请日，计算出每一个团队的成长率基准比（Benchmark Ratio）作为图表横轴参数；根据申请件数，计算出构成比（ConstituentRatio)作为图表横轴参数，投影到气泡图，气泡的大小代表专利累积件数。跟其他专利**组合图一样，图表区域被纵横两条线划分为四个区间，成为田字四象图。右上区的公司不但构成比高，而且该技术对公司极具吸引力，应该重点对待；左上区的公司虽然吸引力足够，但是构成比不高，反映出虽然该技术极具吸引力，但是公司投入不多，可能是作为战略生长点，也有可能是公司实力太小，从**角度看，可以作为很好的收购合并对象；右下区的公司虽然构成比高，但是吸引力不够，该公司应该是具有实力，但是现下有其他更好的技术领域在活动；左下区的公司可以不考虑，或者说目前不应该作为竞争对象去处理。跟RGR型或RDGR型相比， 由于BR值没有一个相对的概念，只反映该公司自身的情况，因此不能简单地与与其他公司作比较，应该综合来考虑。另外，跟BR分类型图表不同的是，该图横轴采用构成比，而BR分类型则采用分类构成比。
