市面上常见类似这样的书籍《专利申请不求人》、《两小时学会写专利》……这个我是不敢相信的,也不推荐想要自己学写专利的申请人或者刚入行的专利代理人去读这种书。即使是没有什么技术含量的外观设计专利申请,也不能这样不当回事。虽然不把专利当回事的大有人在,不把外观设计当回事的人更是数不胜数,但我还是想把我这些年来做外观设计的心得记录下来,总会有人愿意看的罢!
【外观设计是什么】
图片本身不是外观设计,产品本身也不是外观设计,产品的形状、图案、色彩才是外观设计。
【图片是什么】
大家都知道,外观设计申请文件必须包括简要说明和图片,决定外观设计保护范围的是图片。那么图片到底是指什么样的图片,就一定要先搞清楚。
外观设计是个抽象的名词,能为我们肉眼所见的只能是承载了外观设计的产品,而产品不能直接搬到专利局去申请。所以我们要做的外观设计的图片,是承载了承载了外观设计的产品的图片(此处绝不是病句)。
【图片从哪里来】
知道什么是图片了,还要搞清楚外观设计图片的几种来源。
第一种,最简单,三维图纸中导出渲染图,会使用三维制图软件的你应该都轻车熟路,不会使用的看教程几分钟也能学会,不再赘述。
第二种,次简单,三维图纸中导出线条图,基本同上。
第三种,最难也是最麻烦的,拍照&抠图。
为什么要搞清楚上述问题?
搞清楚了上述问题,你才能知道处理一件外观设计大概需要花费多少精力和时间,才能确定接下来的工作量。要知道,需要拍照抠图的100件申请和有三维图纸的100件申请的工作量有天壤之别。
【图片要做几张】
通常情况下(暂不讨论省略视图情况或者局部放大图、剖视图、参考图等特殊视图),一件产品最少需要六视图及立体图,也就是7张图。然而专利法和指南的规定并没有强制具备这些图片,不考虑省略视图和组件、套件、相似设计、可变形产品等情况,六视图+2~3张立体图是比较合适的选择。
当然,仅仅提交六视图也可以,但是可能会给审查员带来不同程度的麻烦。有了立体图,审查员能够更加方便直观地确定六视图中的设计要点的对应关系,从而加快审查进程。所以,在条件允许(客户能够提供)的情况下,尽量提交立体图。
【图片怎么做】
这是个比较复杂的问题。可能要分几段来讲。
【【确定基准视图】】

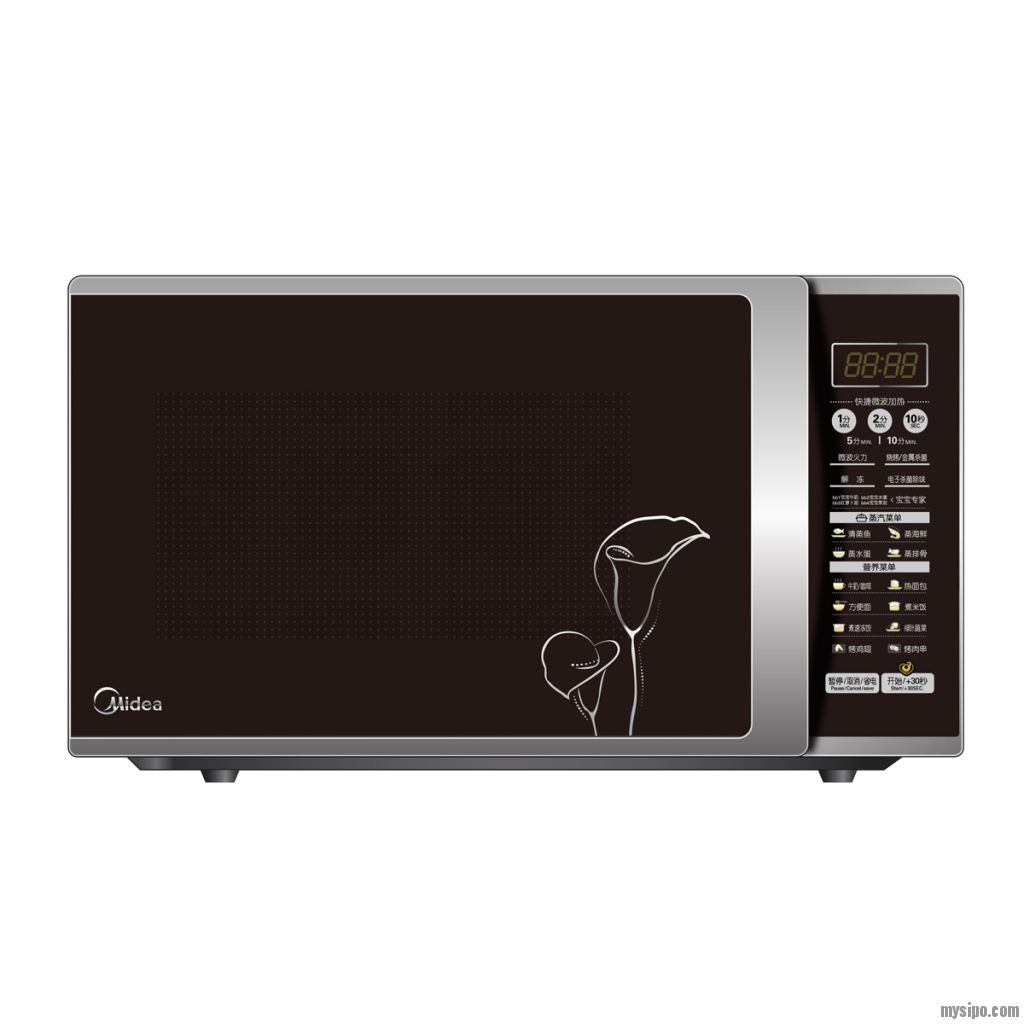

确定基准视图就是先在六视图中选择一张图,确定好该视图的方向、宽度和高度,并以此为基准去调整其余视图。一般来说,通常选择主视图为基准视图。以某个产品的最具有设计要点的一面或者最常使用的一面作为主视图,比如说,一台微波炉,一般可以以具有控制面板的一面作为主视图。
当然也可以不按照上述原则确定基准视图,但是要始终记得,基准视图的方向和大小决定了其余五视图的方向和大小。方向很简单,不必细说。
【【调整视图大小(1)】】
关于大小的调整记住如下规则即可:主视图的宽度与后视图、俯视图和仰视图的宽度相同;主视图的高度与后视图、左视图和右视图的高度相同;左视图和右视图的宽度与俯视图和仰视图的高度相同。
特别注意:上述所说的视图的宽度和高度,并不是指图片本身的宽度和高度,而是图片内产品的宽度和高度。也就是说,只有当产品的边缘与图片的边缘无限接近时,图片的宽度和高度才无限接近产品的宽度和高度,而此时对图片的大小调整,才可以认为是对视图的大小调整。在Photoshop软件中,裁切功能可以很方便地实现这个目的。

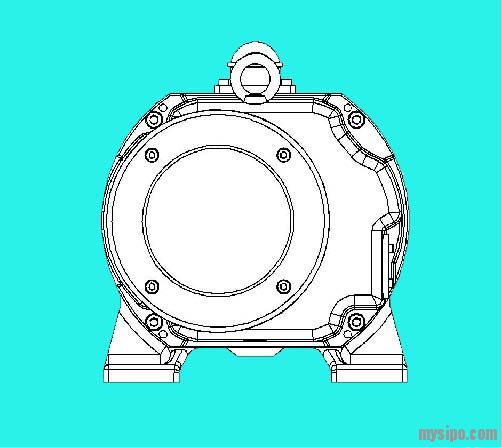

图片边缘大于产品边缘时,是下面这样的:

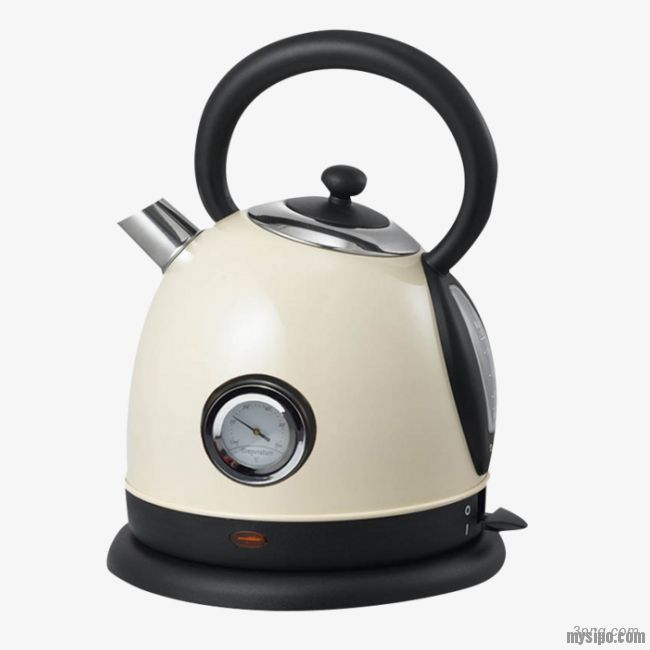

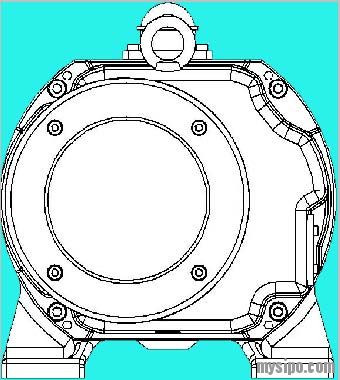

产品边缘与图片边缘无限接近时,是下面这样的:

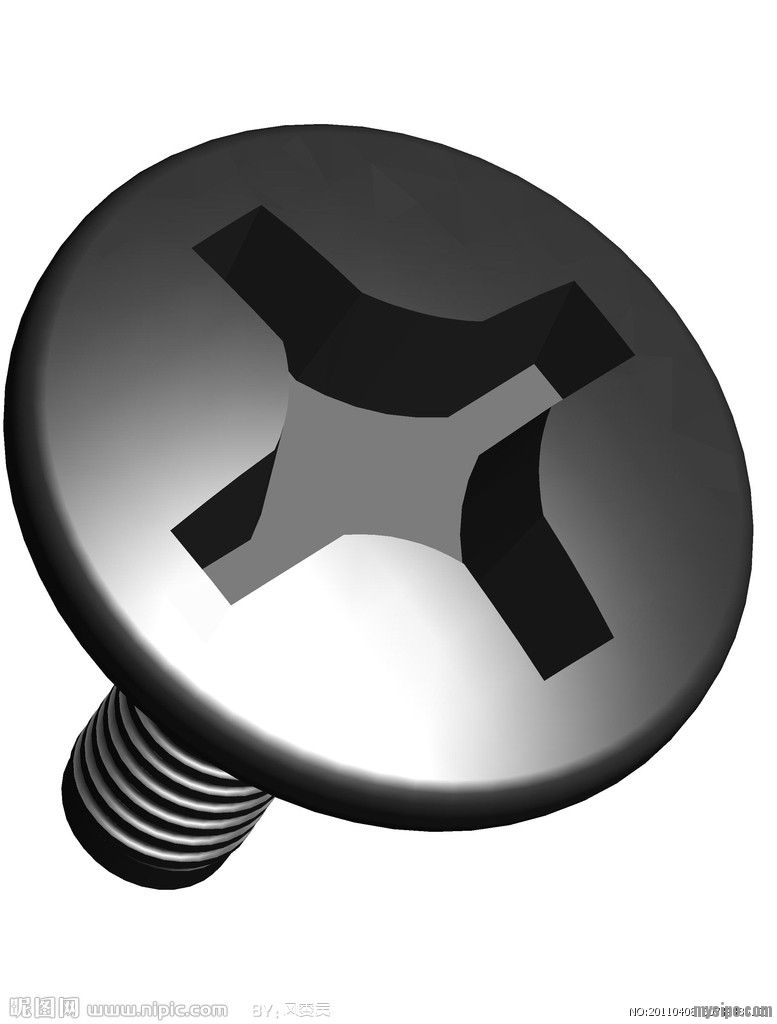

(以上示例只为解释两个边缘,切勿嫌丑)
【【调整视图大小(2)】】
目前电子申请已经相当普及,因此以符合电子申请递交的要求为例,建议按照如下方式确定视图的大小:电子申请要求插入视图的尺寸不得超过150*210mm,分辨率不得高于300DPI,实际上,从美观和整件外观设计申请的文件包大小综合考虑,每张视图的宽度不超过140mm,高度不超过200mm,分辨率一般设定为200 DPI是比较适当的。
新手在调整视图大小的过程中,容易遇到以下困惑:
1、我的基准视图确定好了,但是按照前面的规则调整其他视图时,就超过规定视图尺寸了,怎么办?怎么避免?
答:电子申请不允许任何一张图片超出规定范围,所以一旦出现这种情况,所有视图的尺寸都要重新调整。
这种情况是可以避免的。在调整视图之前,先肉眼观察产品的六视图,找出产品的长、宽、高三个数据中最大的一个——假设是高,则将高与产品的长、宽两个数据中相对较大的一个——假设是宽,将高和宽所在面的视图A作为准基准视图,使高作为该视图A的高并调整至200mm以内,同时观察该视图A的宽度是否超过140mm,如未超过,则直接以该视图A为基准视图;如超过,则在此基础上进一步将宽度调整至140mm以内,再以调整后的视图A作为基准视图。
2、立体图的大小要怎么确定?
答:立体图的大小并没有明确规定,由于拍摄角度和投影效果的不同,很难也没必要去纠结立体图的大小是否与其他视图精确对应,实践中一般以肉眼能够观察到的与其他视图的大小相接近即可。比如,主视图的宽度为120mm,则立体图可以稍微放大宽度为130mm。当然前提是立体图的大小也必须符合电子申请的宽度和高度要求。
下期我再说说外观设计图片的其他调整技巧。回见了您呐~
(文中配图均源自互联网,侵删)
