一种三维图转二维图的方法
在涉及空间结构比较复杂，或装配部件比较多的结构类专利，建议客户提供下对应零件或产品的三维制图，以便代理师可以准确、高效了解产品的结构。由此，便涉及到三维图转二维图，以及从二维图粘贴至word中的操作。
本文主要介绍三维图导出二维图以及将二维图粘贴至word中的具体操作步骤：
一、三维图转二维图：

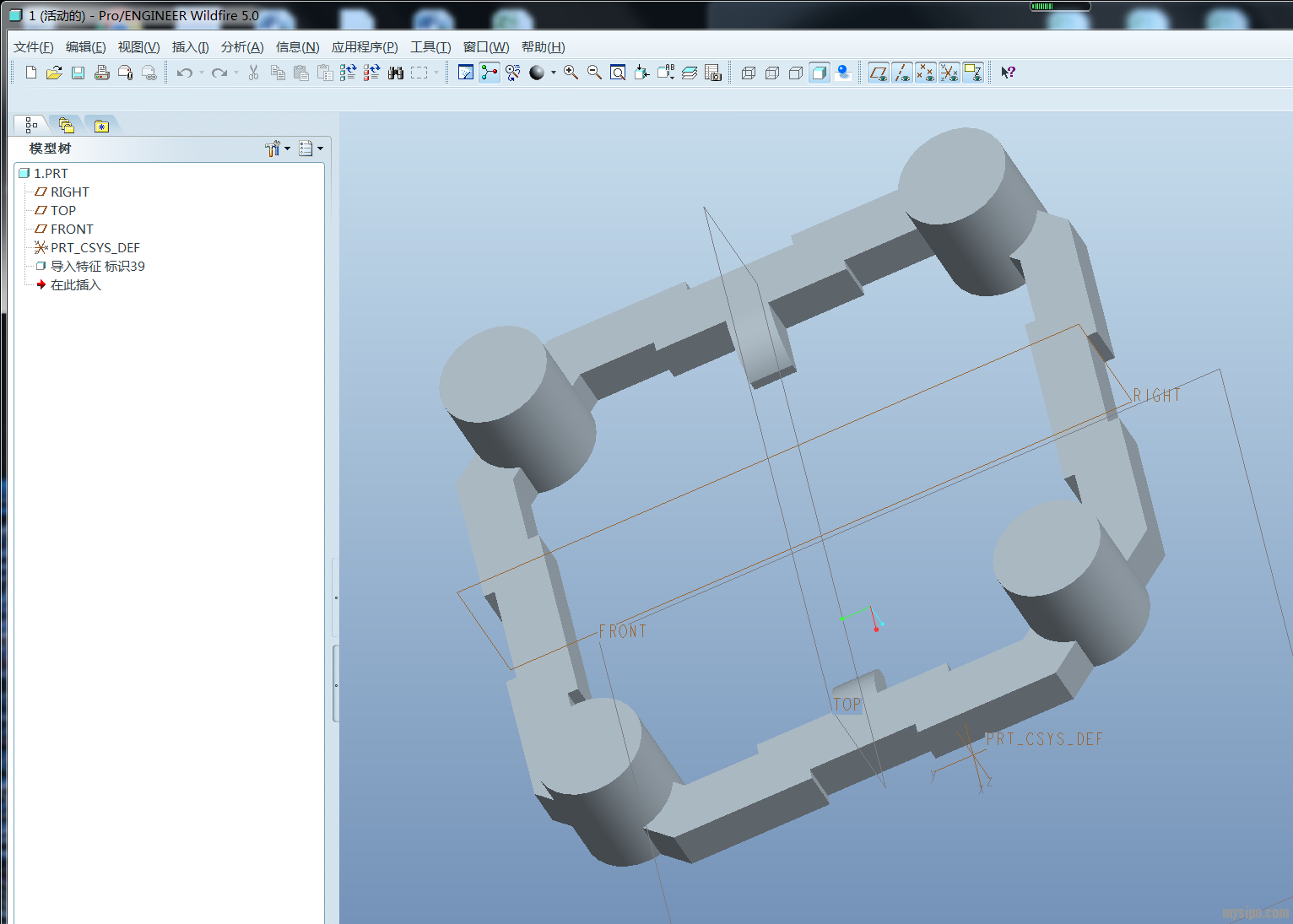

1、打开客户提供的三维视图（本示例采用proe5.0展示）：
2、调整产品角度，建立将要导出的视角的视图

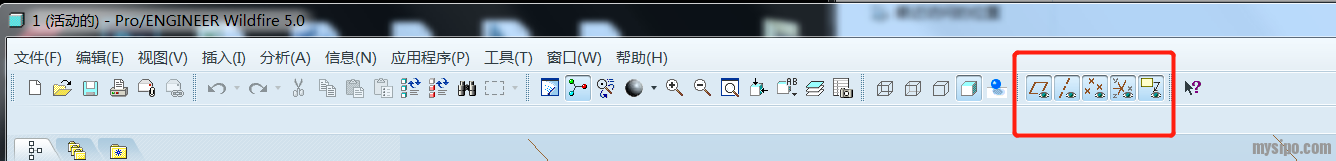

2.1、为了便于观察产品结构，建议去掉干扰显示的元素，如下图所示，将平面显示、轴显示、点显示、坐标系显示以及注释元素显示全部点选为非显示状态：

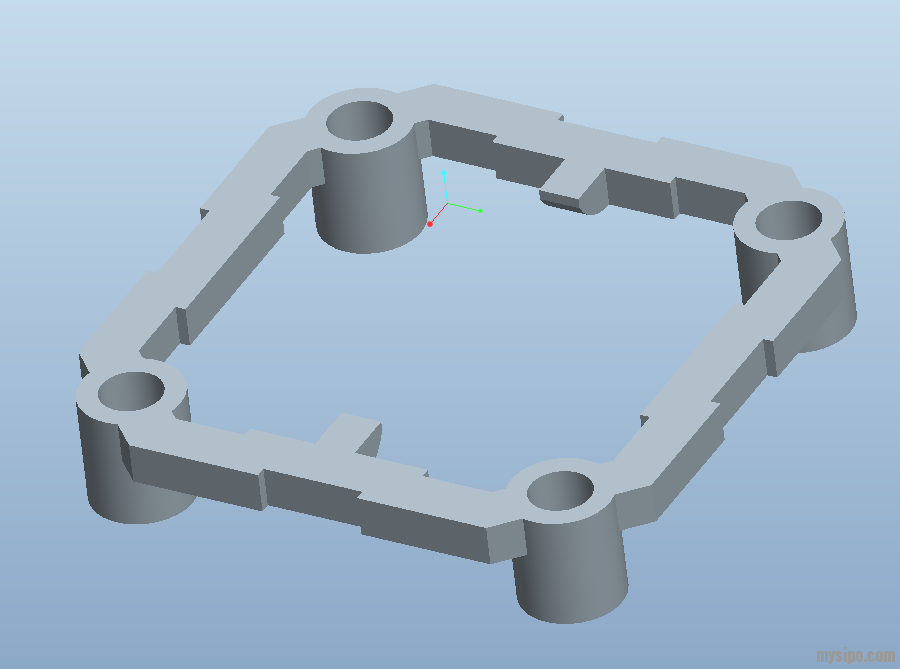

2.2、按住鼠标中间，将产品旋转至需要保存的视角状态（如下图为想要保存的视角状态）：

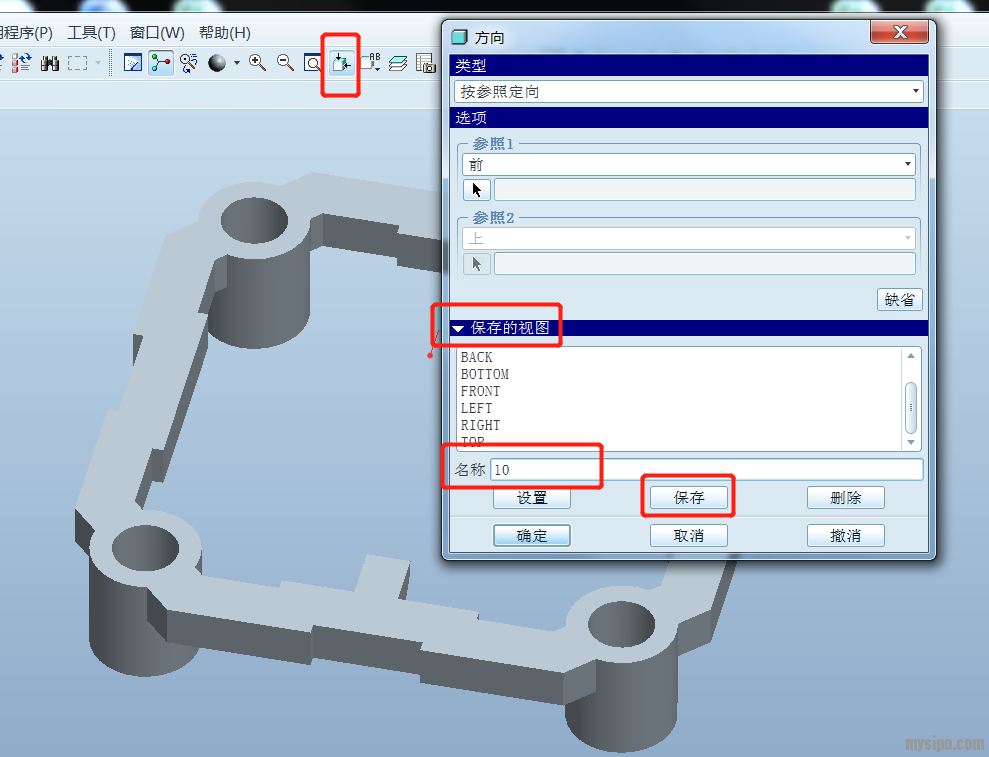

2.3、创建该视角状态下的视图方向：重定向→设置视图名称（如10）并保存：
上述操作是为了对当前所需视角方向进行保存。
3、导出二维图

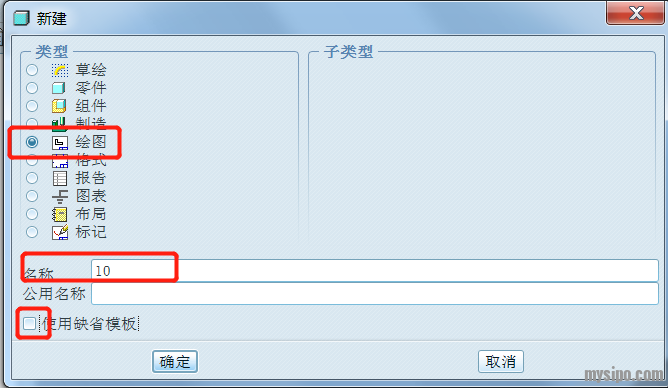

3.1、文件→新建→选择绘图，设置名称（如10），点选去掉使用缺省模板：
3.2、选择绘图模板（如空模板）、选择绘图方向（如横向）、选择绘图大小（如A3）：

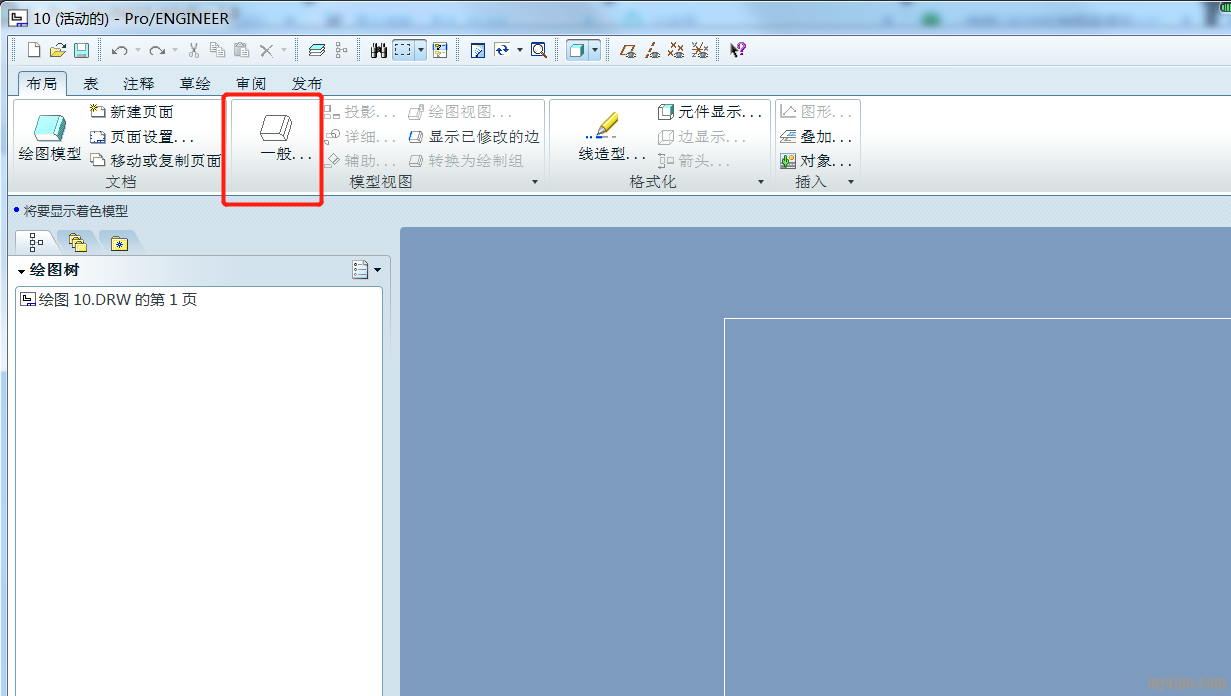

3.3、在新建的绘图面板点击“一般”后，在图纸位置单击下鼠标左键：
此时，图纸上会出现产品的三维图，并调出绘图视图的菜单栏：

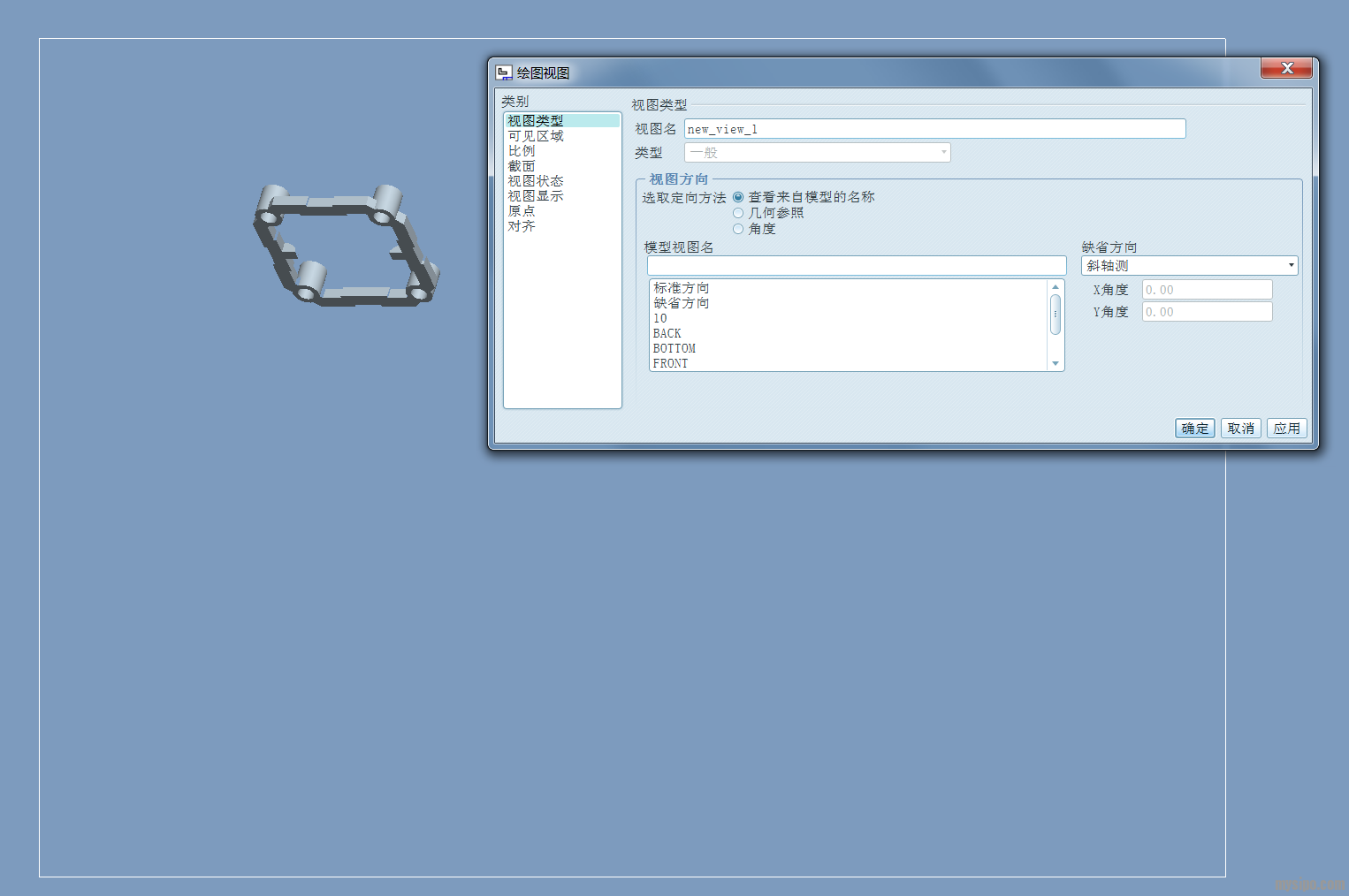

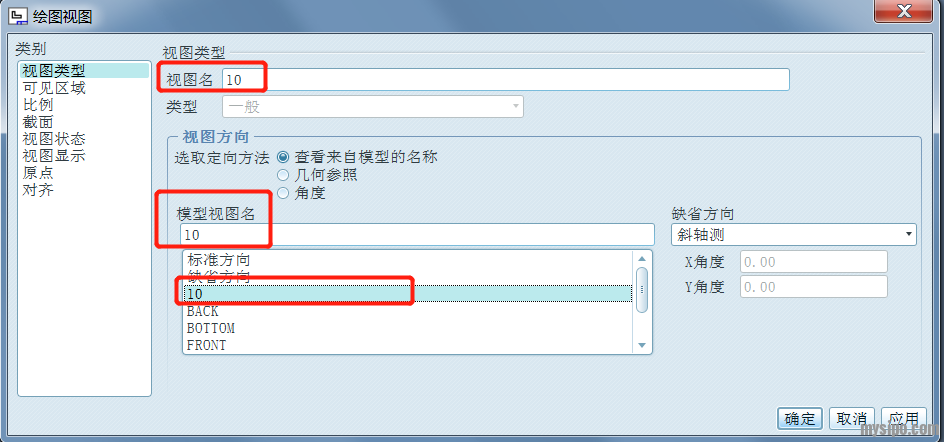

3.4、在视图类型一栏，命名视图名，并选择先前创建的视图方向（10）

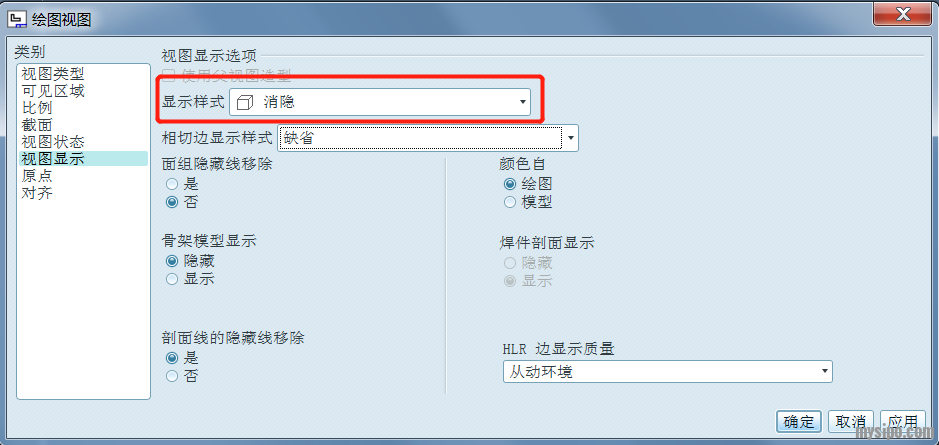

在视图显示类型一栏，选择显示样式为“消隐”
其余选项栏均可忽略，点击确定后，会在图纸上生成先前创建的视角方向（10）的二维线条图：
4、保存二维图纸

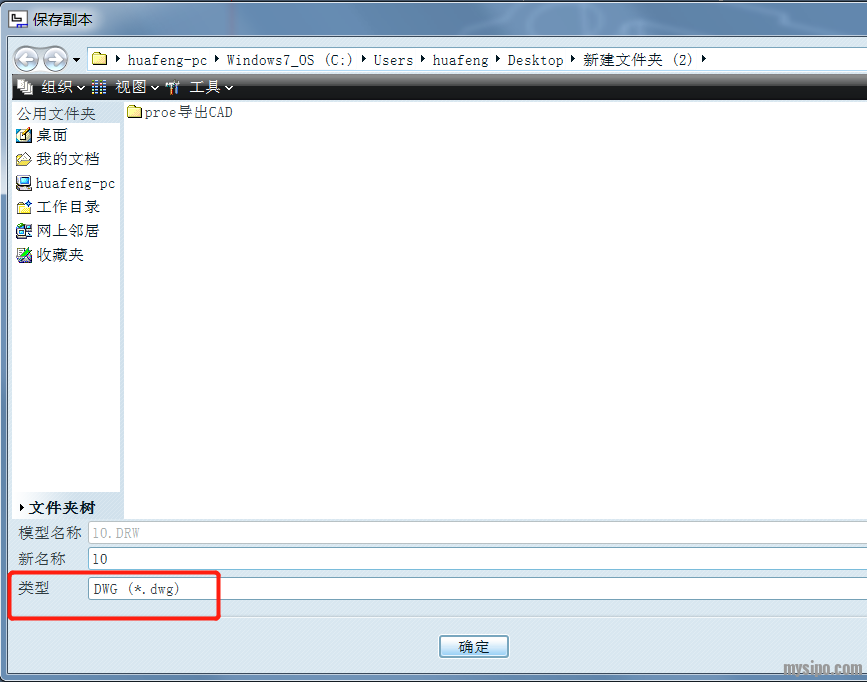

文件→保存副本→类型选择dwg或dxf格式保存即可：

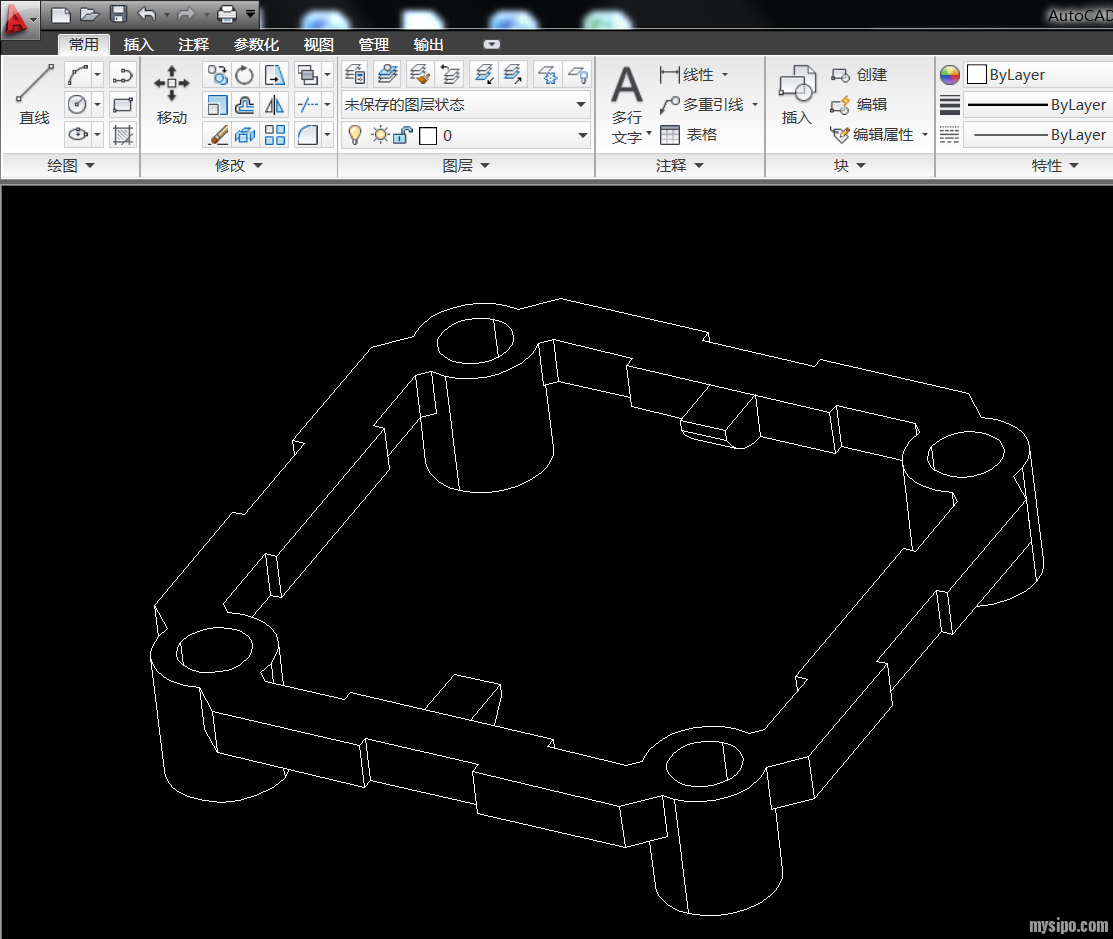

保存后的二维图纸，用cad打开后的效果如下：
二、二维图粘贴至word

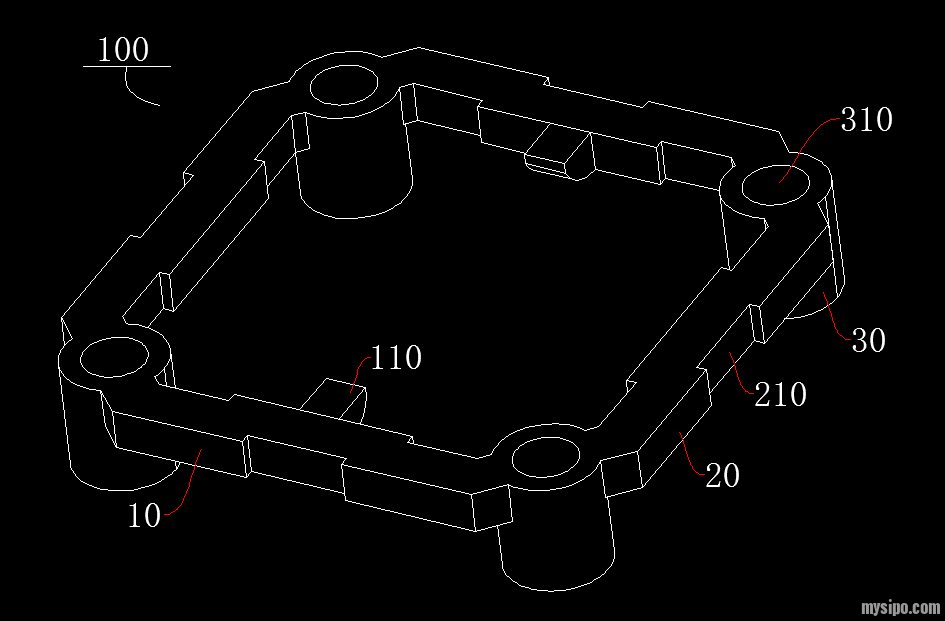

1、用cad打开上述步骤一获得二维图纸，并进行附图标记：

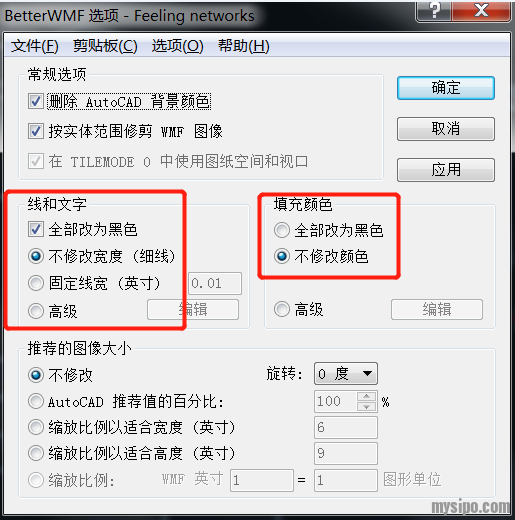

2、打开BetterWMF软件，进行如下设置：

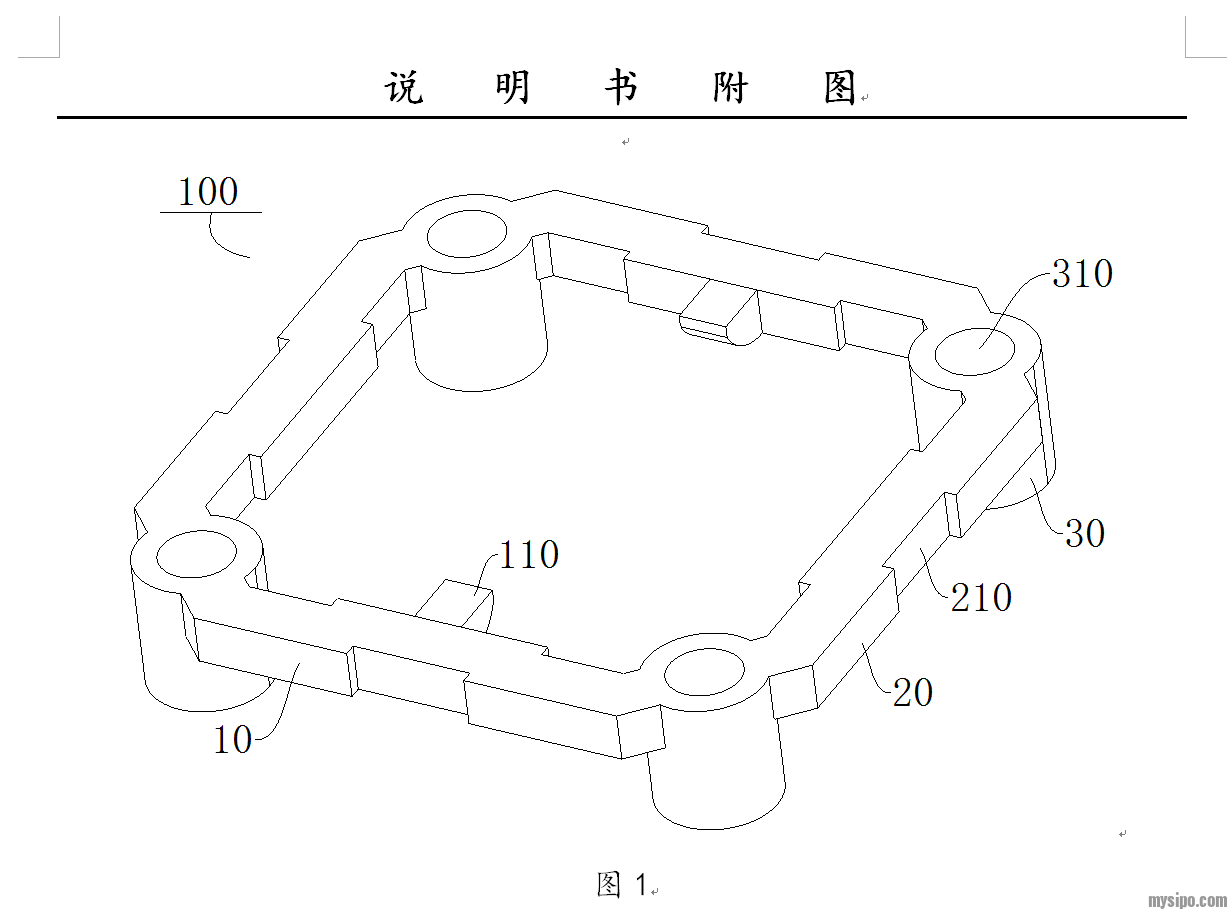

3、框选标注好的二维图，复制粘贴至word即可：
总结：
1、proe导出dwg或dxf文件；
2、BetterWMF截图。
****
