一种从三维图中导出特殊二维视图的方法
发布时间：2020.08.03 北京市查看：3895 评论：12
一种从三维图中导出特殊二维视图的方法
在上篇文章中已经介绍了三维图导出普通二维图以及将二维图粘贴至word中的具体操作步骤。（[url=一种三维图转二维图的方法 https://bbs.mysipo.com/forum.php ... 5941&fromuid=117680 (出处: 思博网)]一种三维图转二维图的方法）
然而，当涉及的产品零件较多、产品内部结构繁琐复杂时，为了便于产品的清晰表达，通常会用到剖视图、爆照图、局部放大图以及破断视图等特殊视图来对产品结构进行展示。
本文主要介绍从三维视图中导出特殊二维视图的操作方法。
声明：下述方法均采用proe5.0进行展示，为便于演示和避免侵权，文中案例以笔者简单绘制的三维图进行演示。在此，特别感谢上篇文章中各位大佬提出的一些其他的操作思路和方法。本篇文章中，笔者同样是提供一种操作思路和方法，可能笔者提供的方法并非是最简化的，因此，特别欢迎各位大佬能给出其他的操作思路和方法）。
一、爆炸图的导出
在执行操作前，需要先了解两个概念：零件和组件。
零件，指机械中不可拆分的单个制件，是机器的基本组成要素，也是机械制造过程中的基本单元。
组件，可以理解为至少包括两个零件的装配件。
由此可知，在制作爆炸图时，待操作的三维图至少应是组件级别。

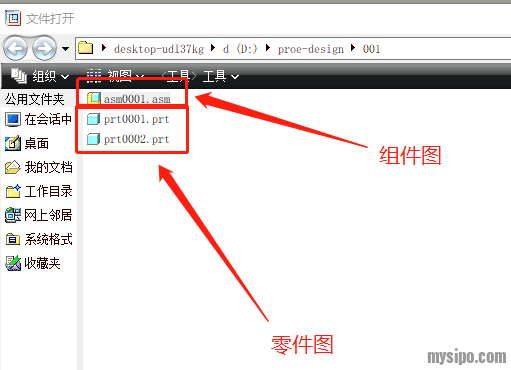

用proe5.0区分零件与组件的最简单的方式就是看下三维图的图标和后缀，如下图所示：
由上图可以看出：图标为单个立方体，后缀名称为prt的为零件三维图；而图标为两个立方体的装配，后缀名称为asm的则为组件三维图。
从组件三维图中导出爆炸图的具体操作方法如下：

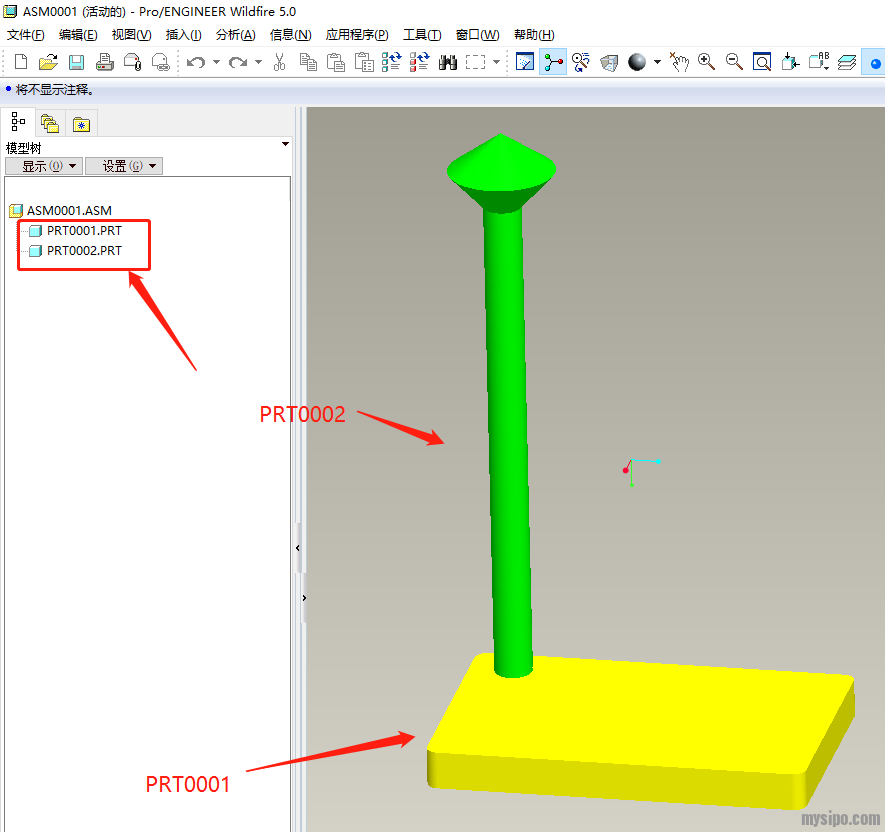

1、打开组件三维图（上图所示的asm0001.asm）
由上图可以看出，该组件由PRT0001和PRT0002两个零件装配而成。
2、创建爆炸图

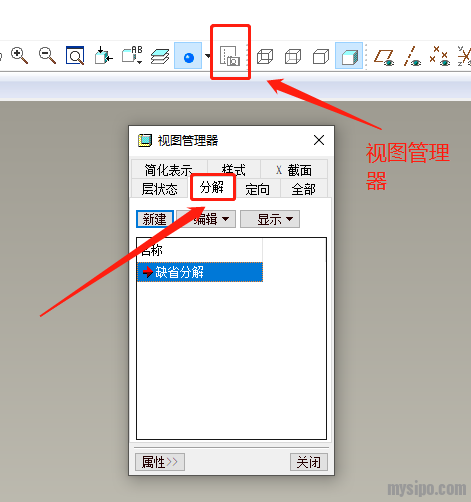

2.1、打开视图管理器，选择分解：

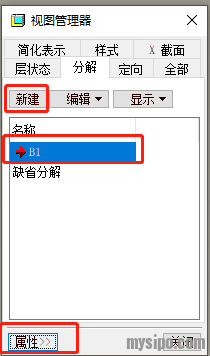

2.2、选择新建，并输入爆炸图名称（如B1）后回车，选择左下方的属性：

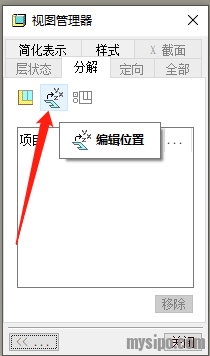

2.3、在弹出的属性菜单栏中选择编辑位置：

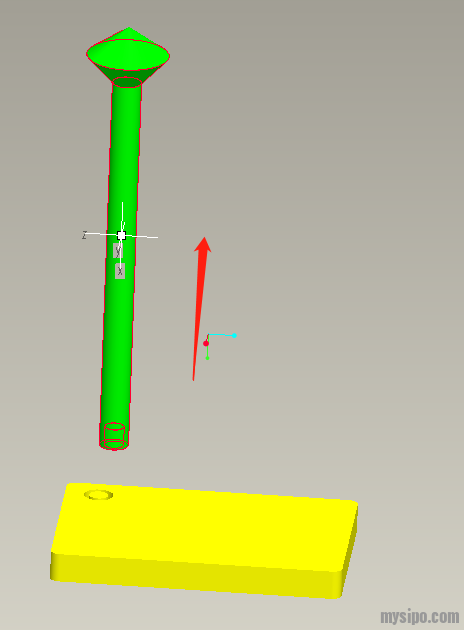

此时，点选对应的零件后即可拖移该零件的位置，以将两个零件拆分（如下图所示，选中绿色零件后向右上方拖动）：
2.4、将零件调整至满意位置，点击右上方的完成。
2.5、回到视图管理器下的分解栏，在编辑菜单栏下点击保存后，确定即可：

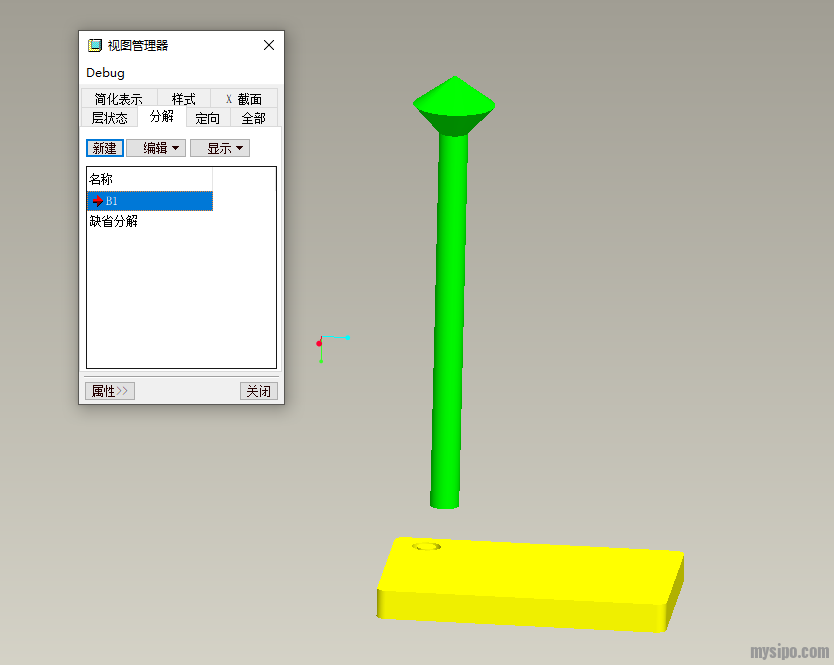

此时，即已完成爆炸图（B1）的创建：

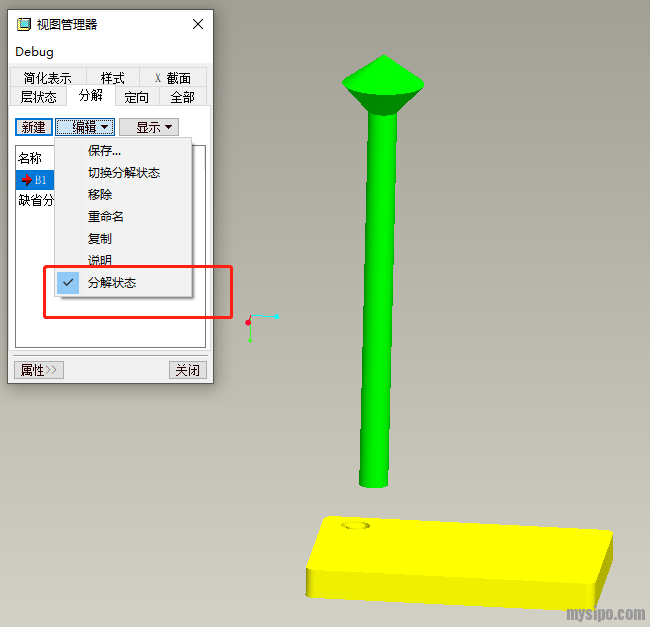

注：通过点击分解状态，可以在装配状态和爆炸状态之间切换：
3、导出二维爆炸图：

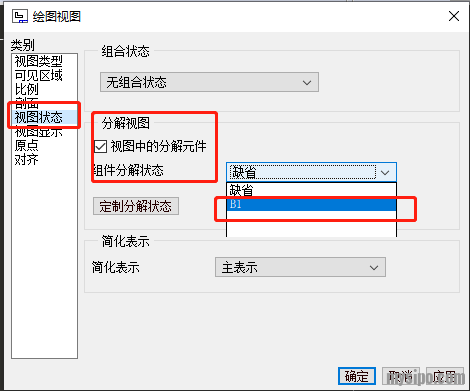

采用上一篇文章中的方法将三维图导出dwg或dxf格式的二维图即可。唯一不同的地方就是在视图状态一栏，选中分解视图，并选择已创建好的爆炸图（B1）即可：

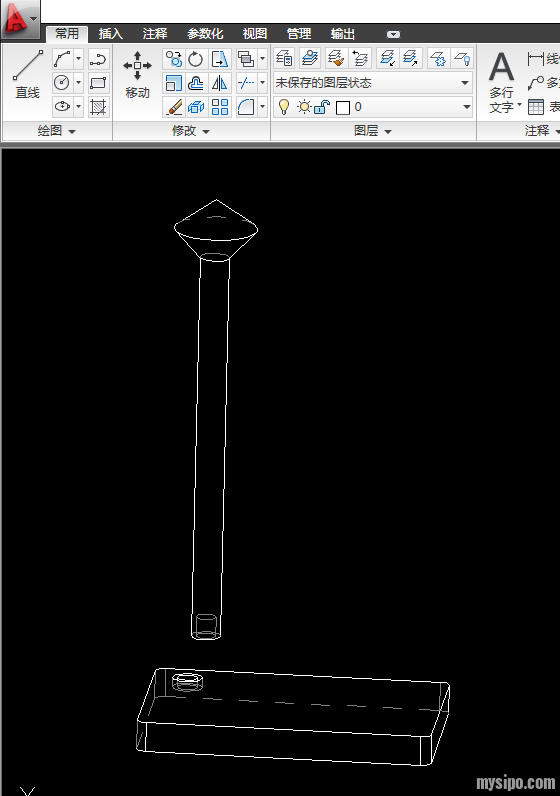

导出的爆炸图cad打开后效果如下：
二、剖视图的导出
1、创建剖视截面（剖视截面可以理解为对产品进行剖切的平面）

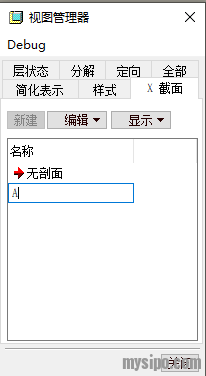

1.1、视图管理器→截面→新建，命名截面名称（如A）:
回车后弹出如下菜单
注：如果要创建的剖视截面在三维图中可以找到，可以直接选择上图中的平面后，从三维图中选中对应的平面即可。如果三维图中不存在要创建的视图截面，则需要创建该视图截面。
创建方法如下：
1.2、设置草绘平面：
选中下图中的偏移、双侧、单一、完成
1.3、从三维图中选择与视图截面垂直的平面作为草绘平面：

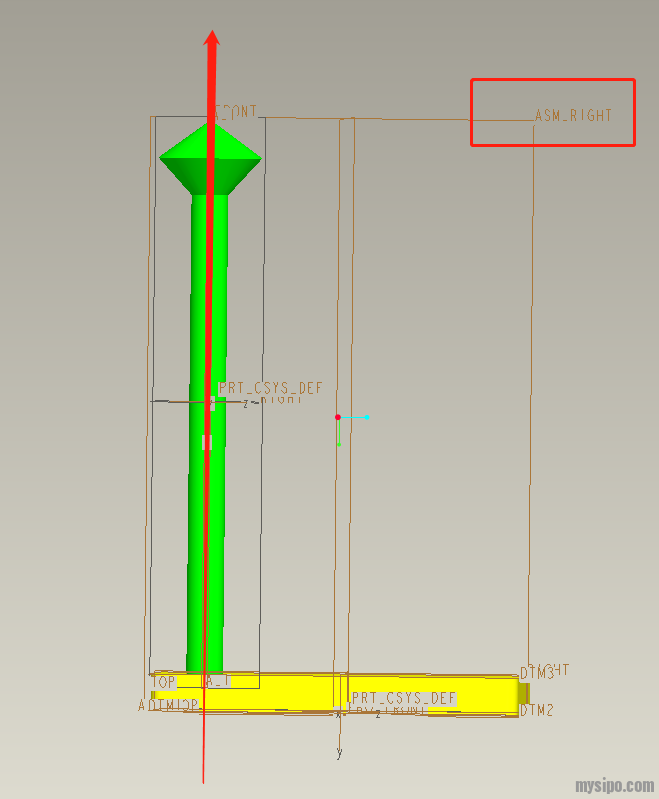

如下图所示，如果要创建的视图截面为穿过绿色零件的轴线且垂直于纸面（即框选出的RIGHT面）的平面，则择选择RIGHT面作为草绘平面即可。
1.31、选择RIGHT平面后，选择方向和缺省：

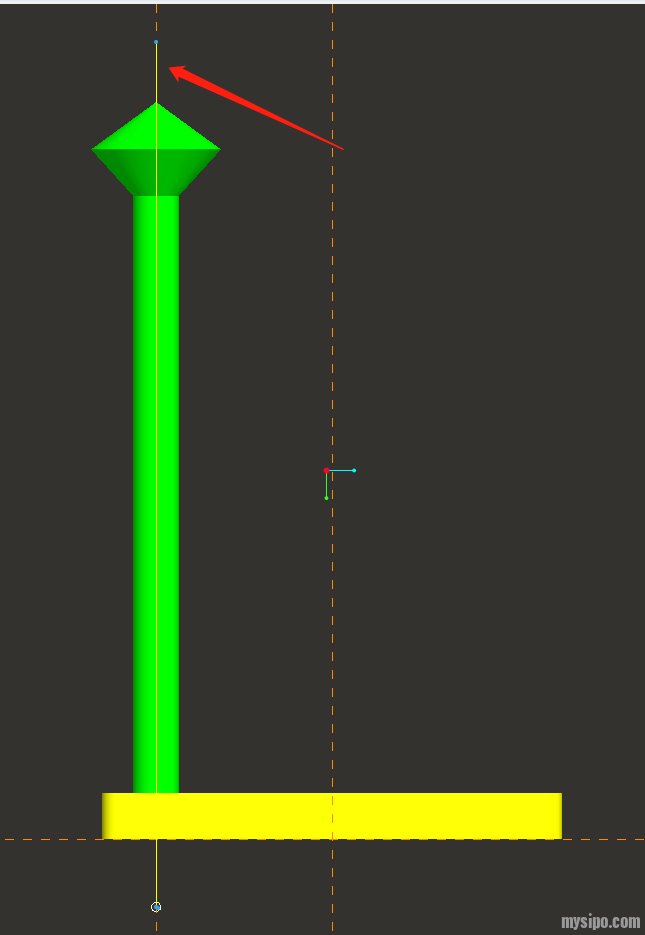

1.32、在草绘平面上绘出视图截面与草绘平面的交线（如下图所示，绘制与绿色零件的轴线重合的直线）：

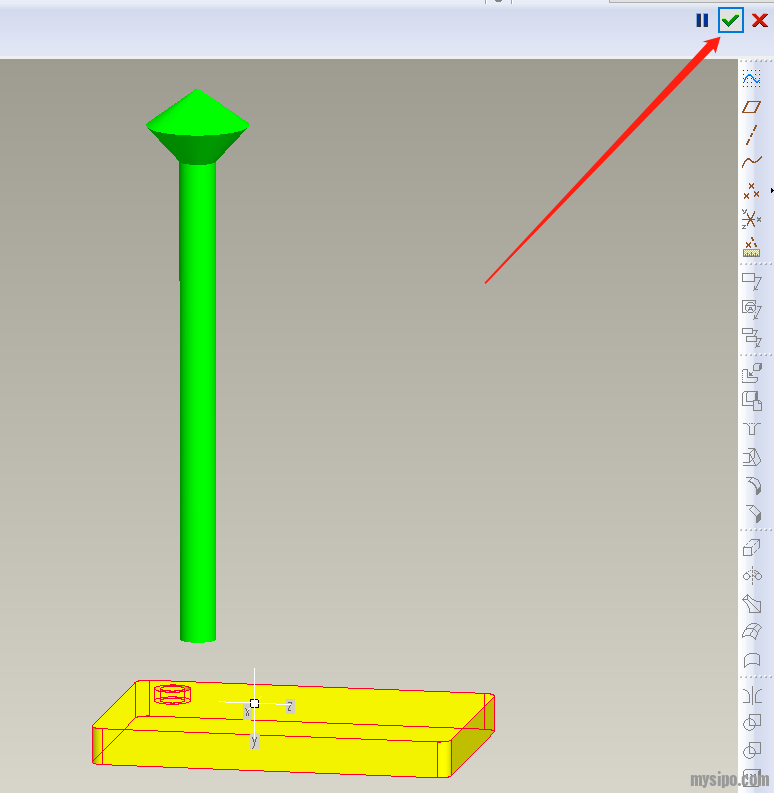

1.33、点击右下角的完成即可完成剖视截面的创建：
2、导出剖视图：
采用上一篇文章中的方法将三维图导出dwg或dxf格式的二维图即可，唯一不同的地方就是在剖面一栏，选中2D截面，并选择已创建好的剖面（A）即可：

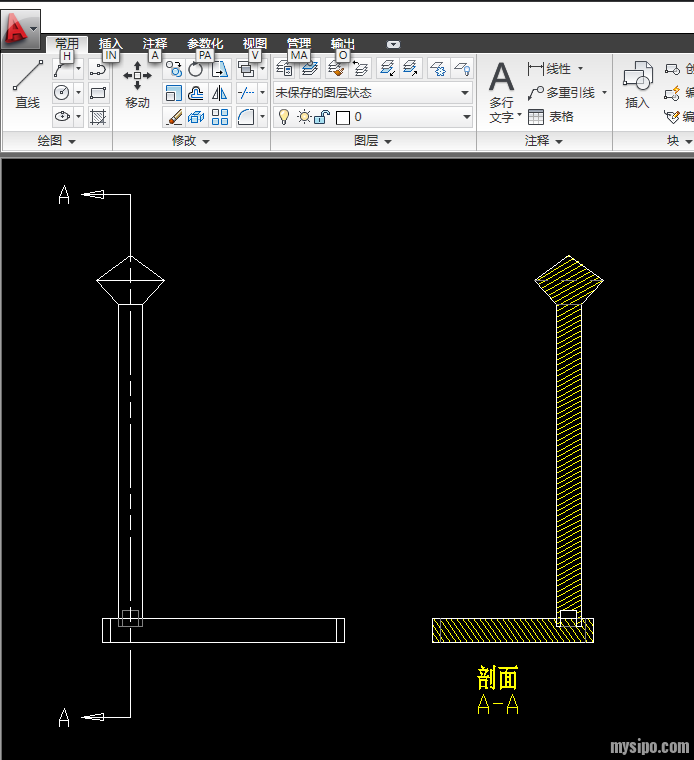

导出的剖视图cad打开后的效果如下：
三、局部放大图的导出
局部放大图，可以在导出后的二维图中，直接在cad中圈出放大即可，当然在proe中同样也可以进行局部放大图的导出，方法如下：

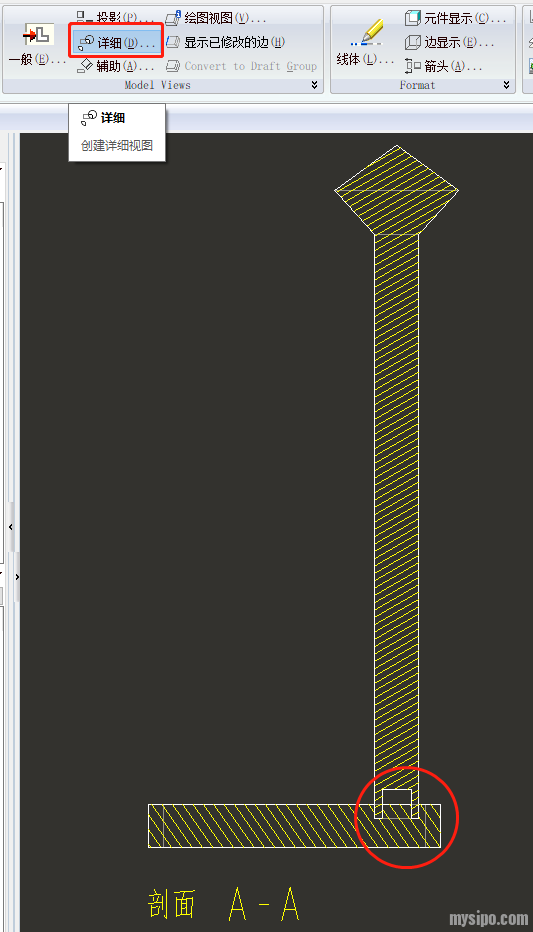

1、在proe中新建的绘图中，选择详细：

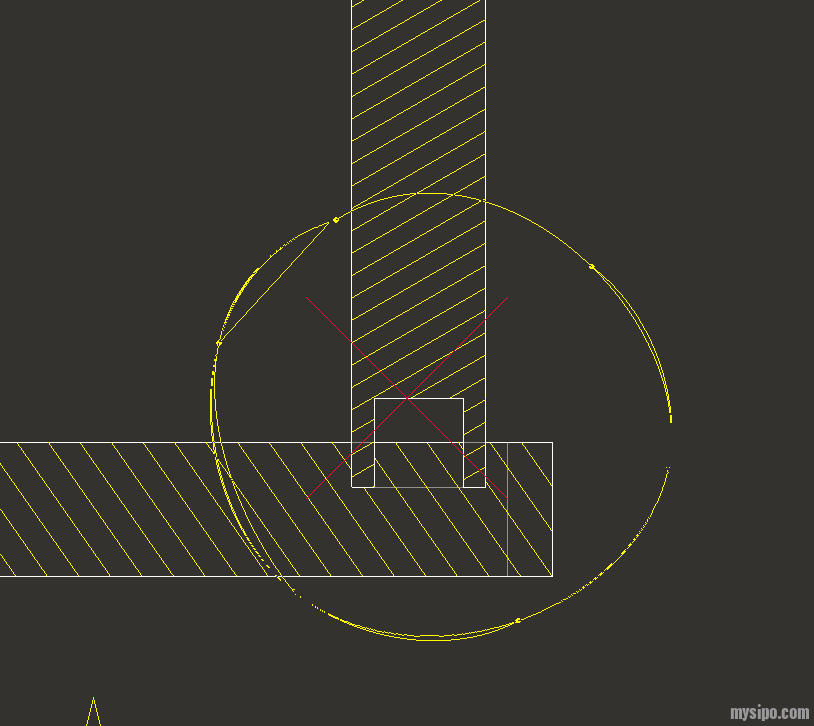

2、在需要放大的区域点选一点（该点应是在产品结构线上的一点），此时，图中出现下图所示的红色叉号：
3、随后，勾勒出包括红色叉号的轮廓线，鼠标中键确定：

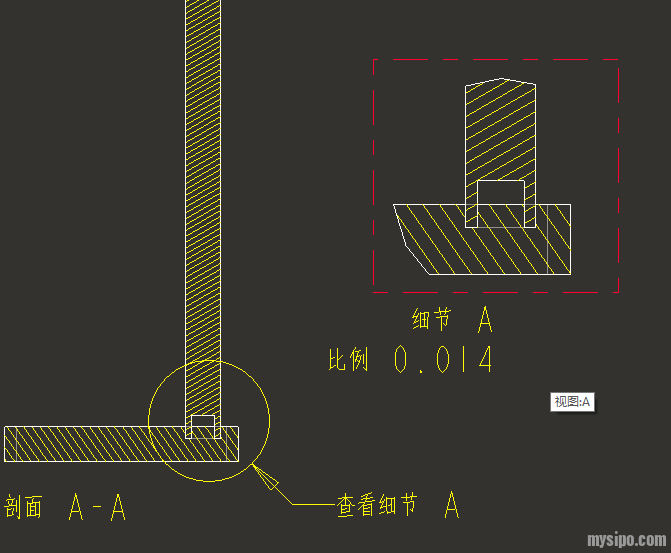

4、然后，在图纸中点击放置局部放大图的位置即可：
5、采用上一篇文章中的方法将三维图导出dwg或dxf格式的二维图即可。
四、破断视图的导出
破断视图，可以在导出后的二维图中，直接在cad中截断即可，当然在proe中同样也可以进行破断视图的导出，方法如下：

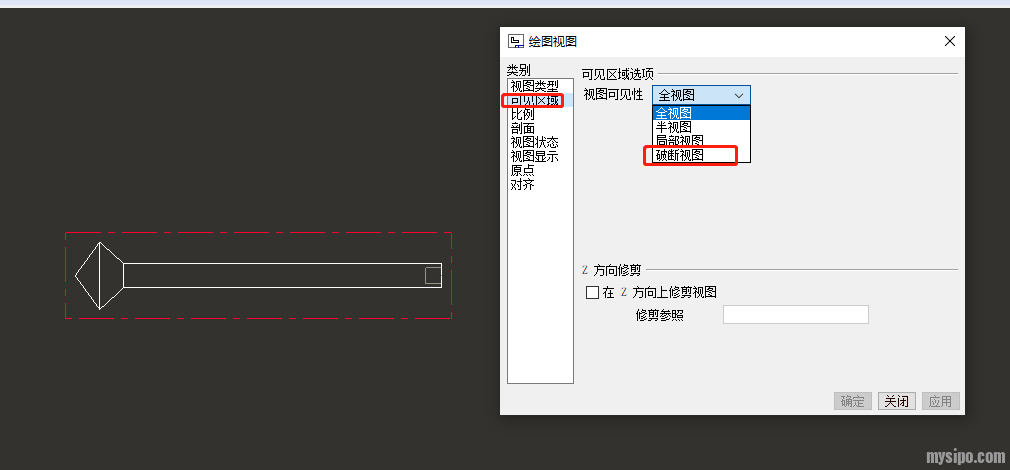

采用上一篇文章中的方法将三维图导出dwg或dxf格式的二维图即可，不同的地方就是在可见区域一栏，选择破断视图：

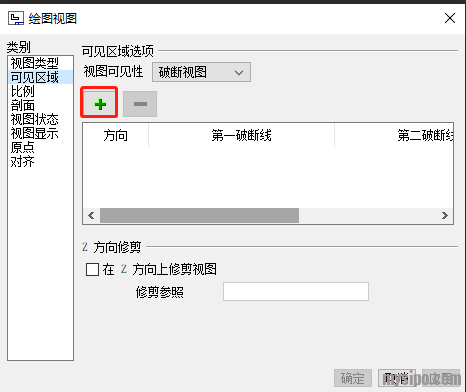

选择加号：

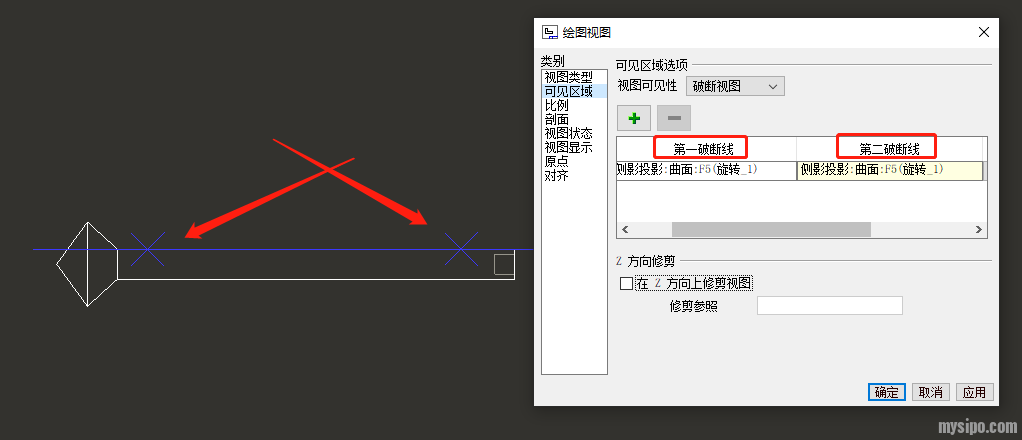

然后在第一破断线和第二破断线选择对应要破断的位置：

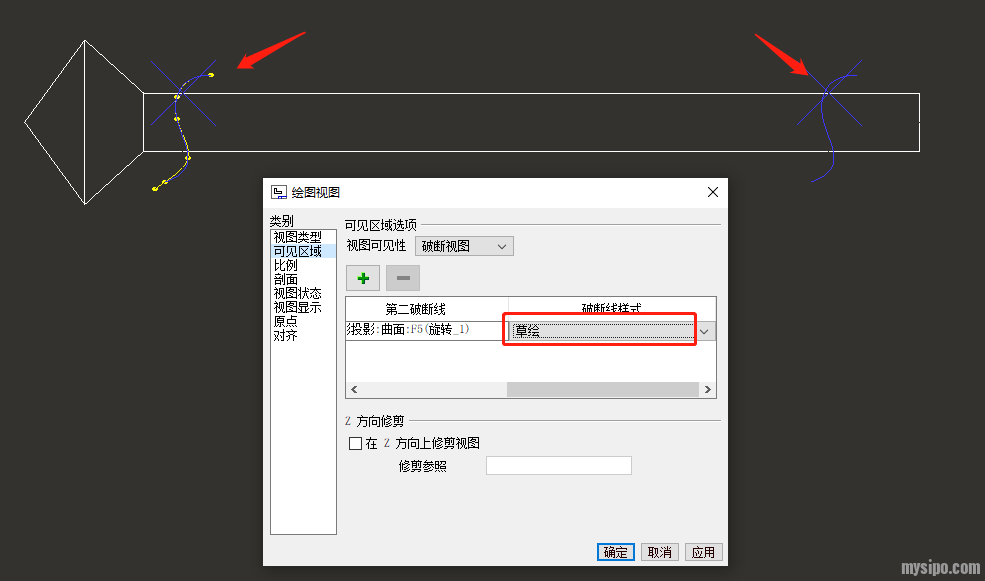

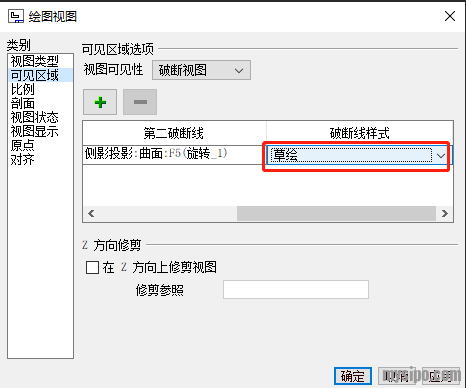

破断样式可以选择系统自带样式，也可以选择草绘后自己绘制破断线的形状：
如下图绘制的曲线形破断线：

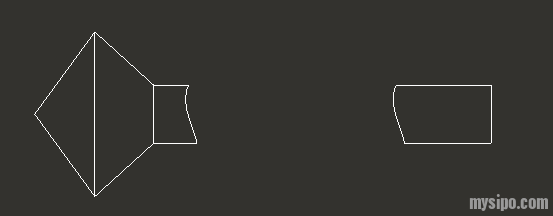

点击确定即可：
总结：
在proe中创建对应的特殊视图，导出dwg或dxf二维图
****
