美国外观专利阴影绘图技巧
发布时间：2019.01.26 广东省查看：4356 评论：2
美国外观专利保护可生产商品的表面，如产品及产品的一部分。因此，外观专利主要由图稿和小部分文字组成。因此，图稿的细节对外观专利相当重要。
图稿中的的产品表面阴影能够决定这项外观专利是否有侵权风险。专利审查指南条款表明，“合适且充分的表面阴影应该描述产品特征和轮廓”，另外“图稿中如缺少准确的表面阴影会造成外观设计不明确”如果一项专利设计不明确，则有可能这项专利不会被专利局授权，以及很容易无效。因此，图稿只有黑线边框是不够充分的，图稿需要添上专利局所要求精确阴影。有两类阴影形式，用排线表达面，或画点成面。用排线表达面在外观专利绘图中更常见，阴影线和其它线相比更细。

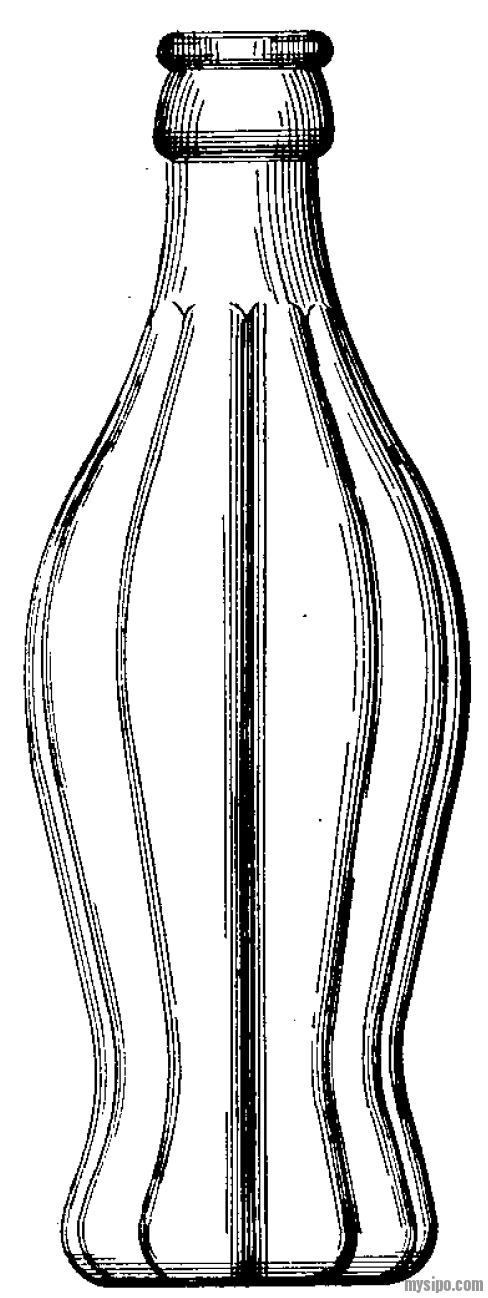

图1是可口可乐公司申请的一项瓶子外观专利，该专利显示了线条阴影的使用。在每个垂直凹槽附近画上紧密间隔的细垂直阴影线，以显示表面朝向每个凹槽凹陷。在瓶子顶部的三个水平位置绘上紧密间隔的细水平排线，以及在顶部开口附近的水平位置绘上垂直表面曲线；

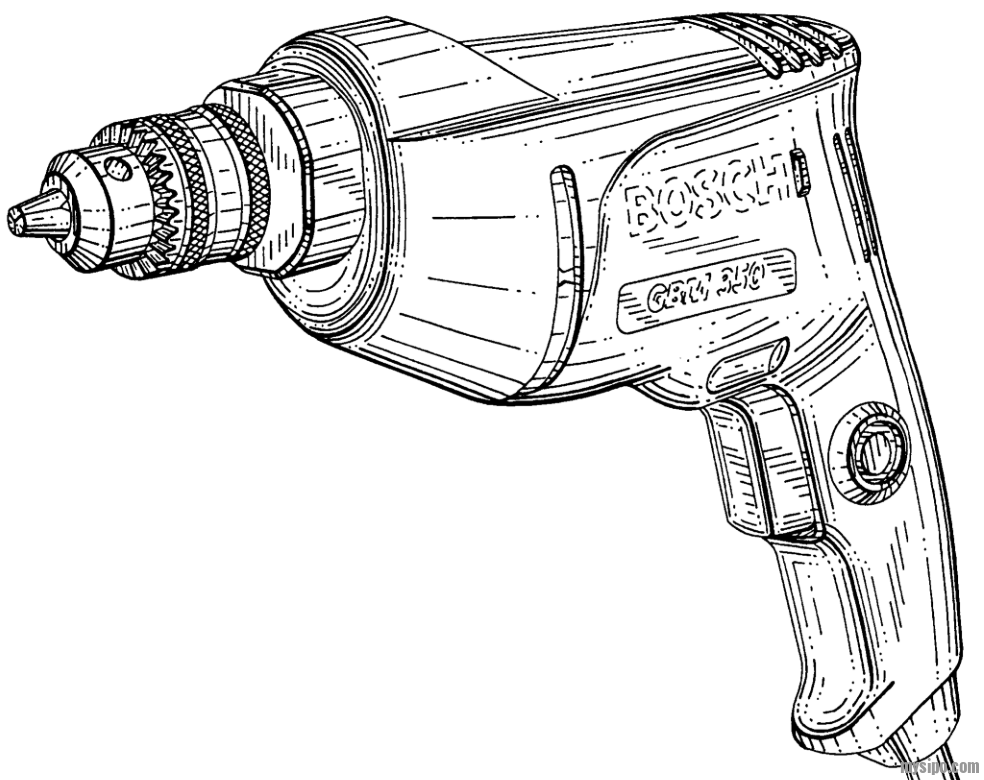

图2提供了设计专利中的阴影的另一个方案。主要使用线条排线。由于所示的电钻具有许多不同的弯曲表面，因此使用许多阴影线来显示那些弯曲表面；

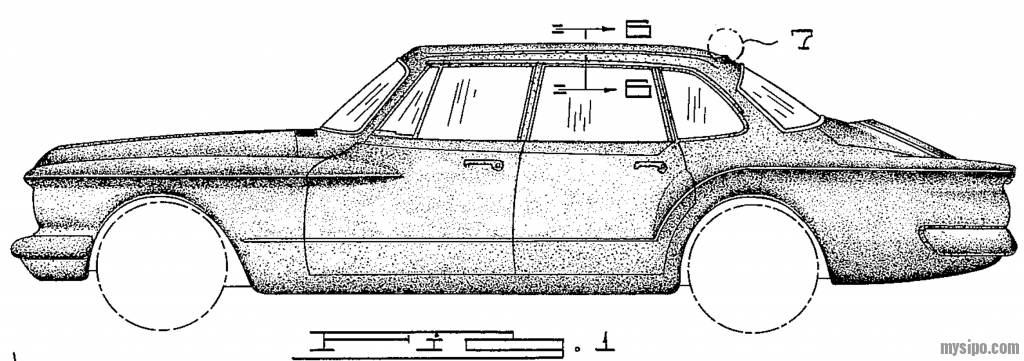

图3显示出了在汽车的外观设计专利中使用点画作为阴影。通过改变点的密度/间隔来提供阴影。可以看到点间距更近，以显示每个车轮上方的水平弯曲度。
由于附图的细节对于外观设计专利非常重要，因此在创建附图时应注意。使用专业图纸制图员通常适合确保高质量的图纸。
评论列表
快速回复
IPdrawing
[4]思博县县长
[广东省]
主题：6 回帖：34 积分：237
热帖推荐
微信xiaolizi3368
第二就是软件方面，用CAD绘图加阴影线，这是最慢的方法，而且适用范围也有限，对一些复杂图形就处理不了，而且效率也很低。所以推荐使用矢量的平面设计类软件，Inkscape，Affinity Designer，Illustrator等等都可以，注意这里说的是矢量类的不是PS这种像素类的平面设计软件。PS根本没用。
第三你也要会一些三维软件，如3ds Max，犀牛，UG，solidworks等软件，因为有时候客户是提供实物的，你要将实物绘制成三维图，再导出线条图加阴影线。另外有些图需要打开、关闭状态的图，这就需要在三维里面操作了。
阴影线如何加，这需要一些素描的知识，要掌握明暗关系、结构关系、基本造型、透视关系等基础知识，还有就是多看一下人家怎么做的，平面等距阴影线，曲面渐宽阴影线，边角点划阴影线这些基本的要知道。
所以说美国专利阴影线要画好，这是一个系统学习工程。要通过不断的实践才能画得更好，更快。
还有就是美国专利图的虚线，虚线使用的主要目的是协助说明外观设计，主要用于两个部分，一是表示外观设计所使用的结构环境，二是表示外观设计权利要求保护的边界。
例如下面的附图中的文字，是我的联系方式，这个不需要进行保护，所以可以做成虚线。
你也可以找我画图，我专门做美国专利图，具体请看附图
