制作外观申请时,大多数的时间浪费在调整图片的尺寸上。
其实,难度不大。以下图片的拆分过程完全自动产生。

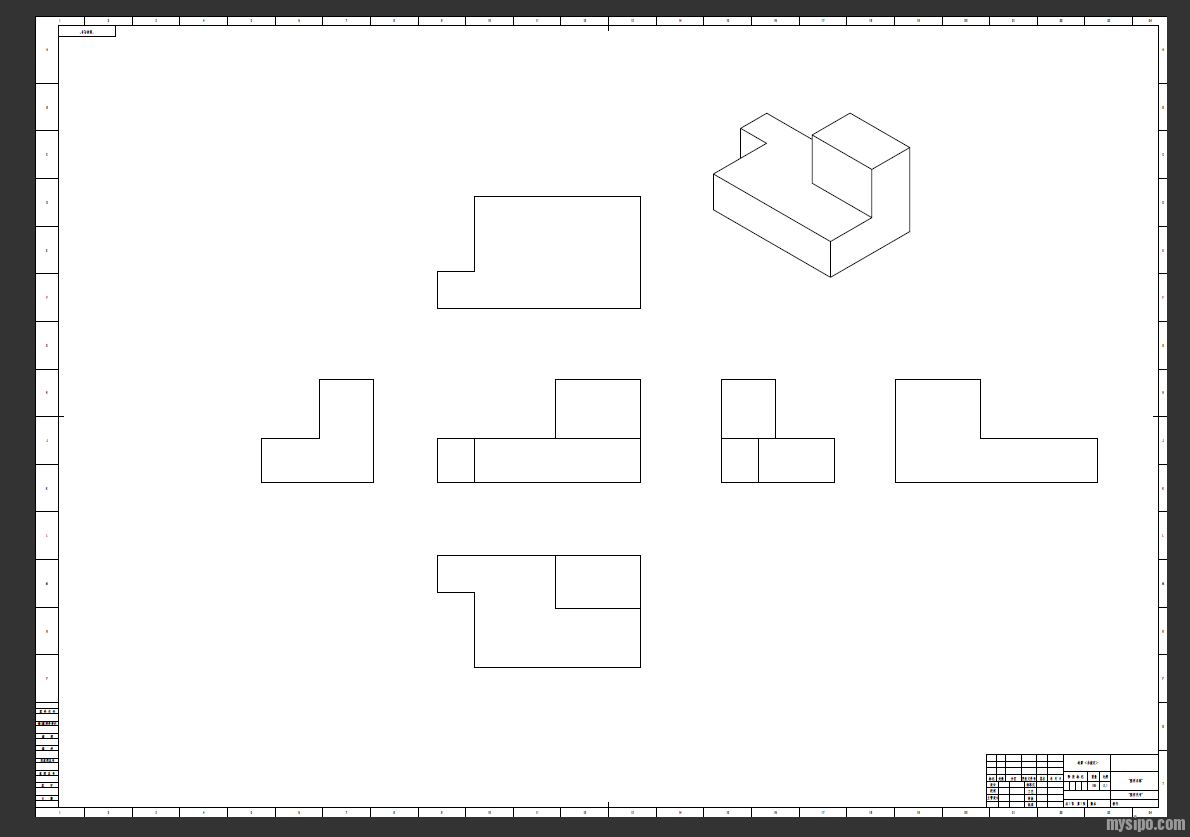

第一步:将PDF文件导出为JPG图片。
什么?PDF文件哪里的。---一般用3D软件都可以快速的导出平面图纸,并生成PDF文件。

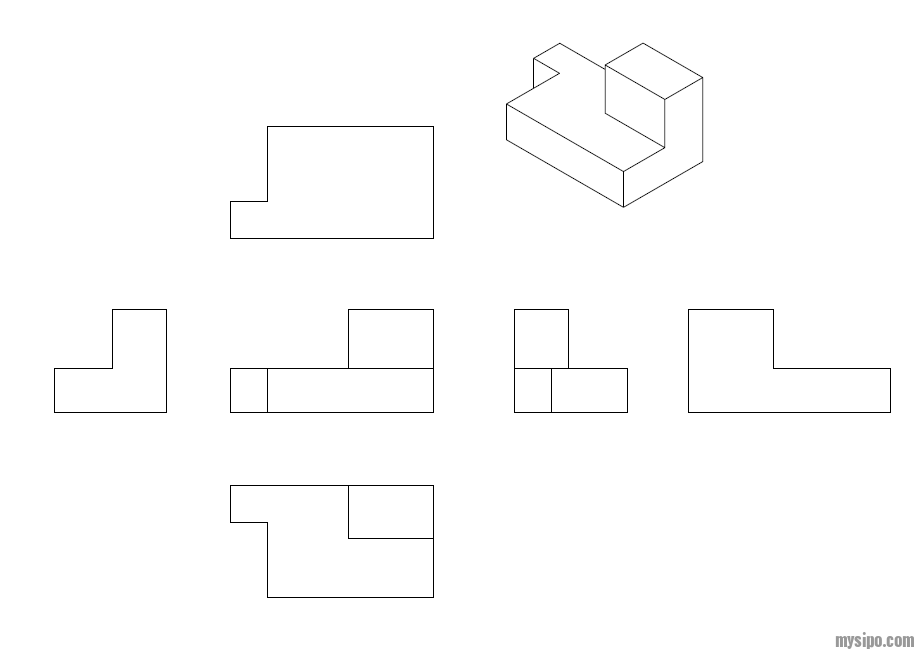

第二步,去除图片内的边框,保证图片内置有标准的各视图,无任何闲杂的线条、文字。
注意:请务必保证 图片的排布在横向上存在明显的分隔。

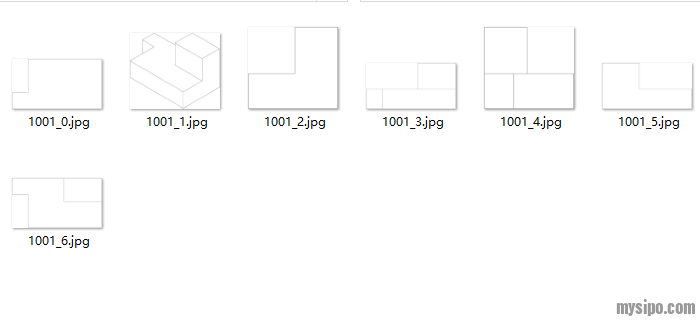

第三步,运行软件,自动分隔,自动去除白色边框。
第四步,导入CPC并命名即可。


上述模块只适合标准格式的图片,也就是说,单一张图片内的比例已经调整完毕,且为白色背景的图片。

评分

1

查看全部评分

回复

使用道具 举报

1

主题

717

帖子

5169

积分

[7]思博总理

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

积分
5169

思博论坛十周年

发表于 5 天前 | 显示全部楼层
本帖最后由 陈莫 于 2020-9-17 08:08 编辑

应该是这样操作:第一步:确认PDF文件是矢量图还是图片文件。
第二步:如果是矢量图,直接导入cad、CDR或其他软件中,再逐个拆解视图;如果是图片文件,先把图片转成矢量图,再逐个拆解视图。


回复 支持 1 反对 0

使用道具 举报

0

主题

73

帖子

116

积分

[4]思博县县长

Rank: 4Rank: 4Rank: 4Rank: 4

积分
116
发表于 6 天前 | 显示全部楼层
软件也不放出来
回复 支持 反对

使用道具 举报

8

主题

23

帖子

57

积分

[2]思博村村长

Rank: 2Rank: 2

积分
57
发表于 6 天前 | 显示全部楼层
SW直接导出的就很标准呀
回复 支持 反对

使用道具 举报

22

主题

154

帖子

1877

积分

[6]思博省省长

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
1877
 楼主| 发表于 5 天前 | 显示全部楼层
陈莫 发表于 2020-9-17 08:04
应该是这样操作:第一步:确认PDF文件是矢量图还是图片文件。
第二步:如果是矢量图,直接导入cad、CDR或其 ...

你需要几分钟完成图片的处理?
