如何撰写一个类似止口的凸台,求教!

发布时间:2018.03.14 辽宁省查看:1723 评论:2

本帖最后由 yw2566 于 2018-3-14 13:18 编辑

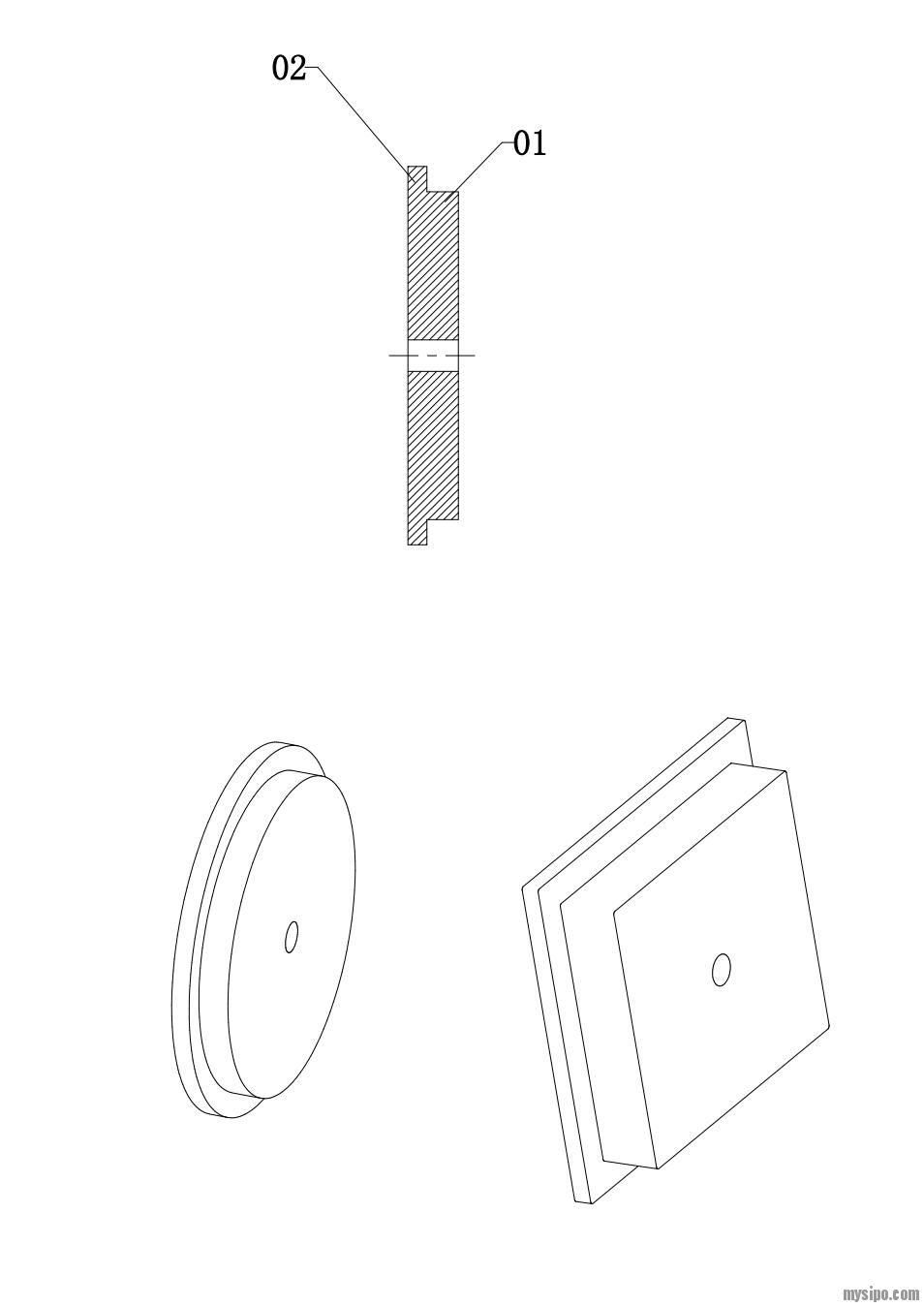

如下图:板状零件02 右侧有一个凸台01,零件02中心有一个通孔。
这样写总感觉不理想,如何写才好!包括下面的2种形状,请教了!!!



分享

收藏(2)

点赞

举报

评论列表

  • 第1楼
    一种板状零件02的中心开设有一通孔,零件02的边缘形成有一肩位01,所述零件02设置为“圆形”或“方形”的板状零件。

    2018/03/22 14:48 [来自广东省]

    0 举报
  • 第2楼
    你可以考虑重新划分结构啊,将圆柱体形状划分为部件A,将凸肩部分划分为B。
       一种部件X,包括呈柱状的部件A以及从部件A的端部的外表面向外延伸的定位部B;部件X的具有一贯穿部件X的通孔,通孔的轴向垂直于定位部B的延伸方向。
       然后在说明书中补充说明,柱状的部件A可以是圆柱状,多边形柱状等等,只要其沿某一方向具有一定的长度即可。

    2018/03/22 15:12 [来自湖南省]

    0 举报
